8. Sınıf Fen Bilimleri Basit Makineler Test 5

Şekildeki makara ağırlığının ihmal edildiği basit makine düzeneği ile ilgili,
I. Kuvvetin yönünü değiştirir.
II. Kuvvetten kazanç sağlar.
III. Yoldan kazanç sağlar.
ifadelerinden hangileri doğrudur?

Şekildeki gibi ağırlıkları ihmal edilen makaralarla kurulu sürtünmesiz sistem dengededir.
Buna göre, K ve L cisimlerinin ağırlıkları aşağıdakilerden hangisi gibi olabilir?

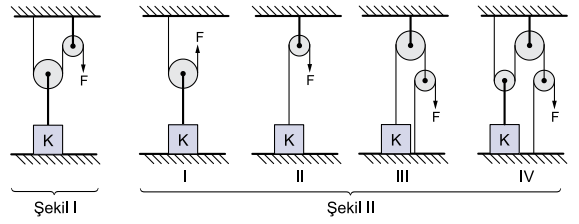

Şekil I’deki sistemde F kuvveti K cismini hareket ettirememektedir.
Makara ağırlıkları ve sürtünmeler ihmal edildiğine göre, Şekil II’deki sistemlerden hangisinde F kuvvetinin K cismini hareket ettirme ihtimali bulunur?

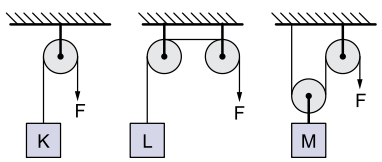

Makara ağırlıkları ve sürtünmelerin önemsenmediği şekildeki sistemlerde; K, L ve M cisimleri F büyüklüğündeki kuvvetlerle dengedir.
Buna göre; K, L ve M cisimlerinin ağırlıkları arasındaki büyüklük ilişkisi aşağıdakilerden hangisi gibidir?

Şekildeki ağırlıkları önemsiz makaralarla kurulmuş sistemde X, Y ve Z cisimleri dengededir.
Buna göre, cisimlerin ağırlıkları olan arasındaki ilişki aşağıdakilerden hangisinde doğru verilmiştir?

Yukarıda bir işçinin küreği kullanışı gösterilmiştir. İşçi, küreğin ortasındaki elini destek olarak kullanmaktadır.

Buna göre, işçinin kullandığı kürek ile ilgili;
I. Yükün ortada olduğu kaldıraç tipine örnektir.
II. Kuvvetin yönünü değiştirmek için kullanılabilir.
III. Kuvvet kazancı sağlanabilir.
ifadelerinden hangileri doğrudur?

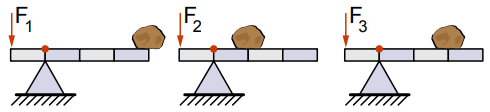

Ali, eşit bölmeli ağırlıksız çubuk ve destekle bir kaya parçasını şekildeki gibi büyüklüğündeki kuvvetlerle dengede tutmaktadır.
Buna göre; arasındaki ilişki aşağıdakilerden hangisi gibidir?

Şekilde bir kaldıraç tipi verilmiştir.
Buna göre, aşağıdakilerden hangisi verilen kaldıraç tipine örnek bir basit makine değildir?

Ahmet, şekildeki eşit bölmeli ağırlıksız kaldıraç düzeneğini kullanarak yükü kaldırmakta zorlanmaktadır.

Buna göre Ahmet,
I. desteği 1 yönünde bir miktar kaydırma,
II. yükü 2 yönünde bir miktar kaydırma,
III. kuvveti 1 yönünde bir miktar kaydırma
işlemlerinden hangisini tek başına yaparsa yükü daha kolay kaldırır?

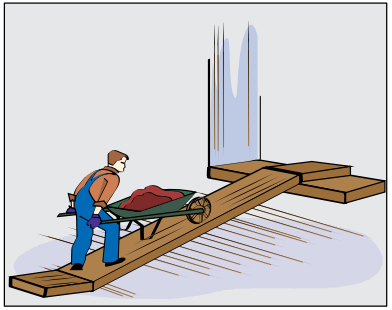

Ünsal usta, yerdeki kumu inşaatın birinci katına, şekildeki gibi bir rampadan el arabasıyla taşımaktadır.
Buna göre, Ünsal ustanın uygulamasıyla ilgili aşağıdaki ifadelerden hangisi yanlıştır?

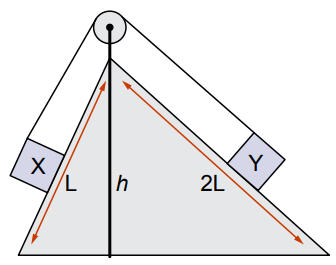

Şekildeki sürtünmesiz sistemde, X ve Y cisimleri birleştirilmiş eşit yükseklikteki L ve 2L uzunluklu eğik düzlemler üzerinde dengededir.
Buna göre, aşağıdaki ifadelerden hangileri doğrudur?

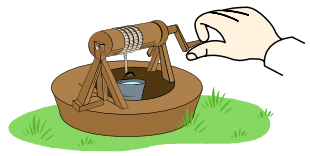

Ali, fen bilimleri dersi için şekildeki su çıkrığı maketini yapmış ve bu maket üzerinden arkadaşlarına çıkrığın çalışma prensiplerini aşağıdaki cümlelerle anlatmıştır.

I. Çıkrık, kuvvet kazancı sağlayan bir basit makinedir.
II. Bu basit makine, kullanılırken iş kazancı sağlar.
III. Çıkrıkta, kuvvetin aldığı yol yükün aldığı yoldan daha büyüktür.
Buna göre, Ali’nin cümlelerinden hangileri doğrudur?

Aşağıdaki sistemlerde, özdeş cisimleri dengede tutan kuvvetlerden hangisi en büyüktür?

Şekildeki sistemde, K dişlisi ok yönünde döndürüldüğünde hangi dişliler K dişlisi ile aynı yönde döner?

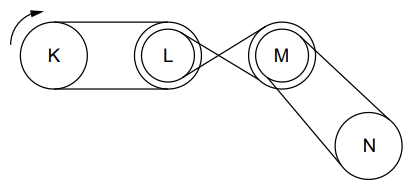

Aşağıda, birbirlerine kayış yardımıyla bağlanmış K, L, M ve N kasnakları gösterilmektedir.

Buna göre, K kasnağı şekildeki gibi ok yönünde döndürüldüğünde L, M ve N kasnakları aşağıdakilerden verilen yönlerden hangisindeki gibi döner?
