8. Sınıf Fen Bilimleri Basit Makineler Test 2

Aşağıdakilerden hangisi çift taraflı (desteğin ortada olduğu) kaldıraç örneği değildir?

Aşağıdaki düzenekler dengededir.

Buna göre X, Y ve Z cisimlerinin ağırlıkları ara­sındaki ilişki nedir? (Eşit bölmeli homojen çubukların ağırlıkları önemsizdir.)

Aşağıdaki makara sistemine asılan G ağırlığın­daki cisim 12 N büyüklüğünde kuvvet ile denge­lenmiştir.

Buna göre, cismin ağırlığı G kaç N’dur ?

Şekildeki düzeneklerde ağırlıkları 10 N olan X, Y ve Z cisimleri sırasıyla kuvvetleriyle dengelenmiştir.

Buna göre kuvvetlerinin büyüklük­leri arasındaki ilişki nedir? (Eşit bölmeli çubuk­ların ağırlıkları önem sizdir.)

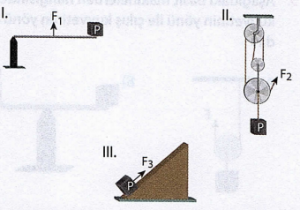

Aşağıdaki basit makinelerden hangisinde giriş kuvvetinin yönü ile çıkış kuvvetinin yönü aynıdır?

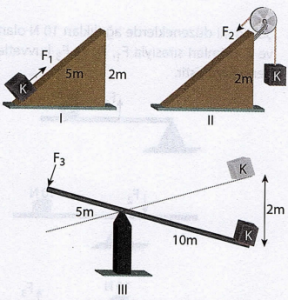

Efe, aşağıdaki üç düzenekte aynı K cismini 2 m yukarıya çıkarıyor.

Buna göre I, II ve III. durumlarda yer çekimine karşı yapılan işler arasındaki ilişki nedir?

Aşağıdaki düzeneklerde P yükü kuv­vetleriyle dengelenmiştir.

Buna göre, düzeneklerden hangisinde uygula­nan kuvvetin büyüklüğü, yükün ağırlığından azdır?

Şekildeki sistem F kuvveti ile dengelenmiştir.

Buna göre, aşağıdaki sistemlerden hangisi aynı F kuvveti ile dengelenebilir?(Sürtünmeler, çubuk ve makara ağırlıkları önemsizdir.)

Aşağıdaki basit makinelerde P yükü, kuvvetleriyle dengelenmiştir.

Buna göre, kuvvetlerin büyüklükleri oranı kaçtır?

Aşağıdaki düzenekte 30 N ağırlığındaki X cismi 20 N’luk kuvvet ile dengede tutulmaktadır.

Buna göre, eğik düzlemin boyu(L) ve eğik düz­lemin yüksekliği(h) aşağıdakilerden hangisi olabilir? (Sürtünmeler ve makaraların ağırlıkları önemsizdir)

K(m) / h(m)

Çift taraflı (desteğin ortada olduğu) kaldıraçta kuvvetten kazanç sağlanabilmesi için aşağı­daki durumlardan hangisi ya da hangileri ger­çekleştirilmelidir?

I. Kuvvet kolu, yük kolundan büyük olmalı

II. Kuvvet kolu, yük koluna eşit olmalı

III. Yük kolu, kuvvet kolundan büyük olmalı

Yukarıdaki şekilde 60 N ağırlığındaki X cismi dengede olduğuna göre, F kuvveti kaç N’dur?(Sürtünmeler önemsizdir.)

Aşağıdaki düzeneklerden Şekil 1’de X cismi 10N’luk kuvvet ile dengede tutulmaktadır.

Buna göre, Şekil 2’deki düzeneğin dengede olabilmesi için uygulanması gereken kuv­veti kaç N’dir? (Sürtünmeler önemsizdir.)

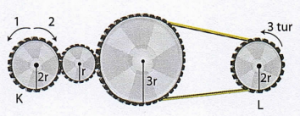

Yukarıdaki düzenekte L dişlisi ok yönünde 3 tur döndürüldüğünde, K dişlisi hangi yönde kaç tur döner?

Basit makinelerden biri olan vida ile ilgili,

I. Kuvvetten kazanç sağlar.

II. Az kuvvet uygulayarak daha fazla iş yapıl­ masını sağlar.

III. Bir tur döndürüldüğünde bir vida adımı kadar yol alır.

yargılarından hangisi ya da hangileri doğru­dur?

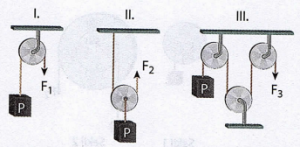

Nezih, aynı P yükünü şekildeki düzeneklerde ayrı ayrı sırasıyla kuvvetleriyle dengeliyor.

Makara ağırlıkları ve sürtünmeler önemsiz olduğuna göre, kuvvetlerinden hangisinin ya da hangilerinin büyüklüğü yükün ağırlığına eşittir?

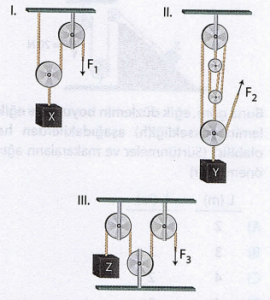

Ağırlığı önemsenmeyen makaralarla kurulan palanga düzenekleri aşağıda verilmiştir.

Düzeneklerle ilgili olarak aşağıdaki yorumlardan hangisi yanlıştır? (Sürtünmeler önemsizdir.)

Sürtünmelerin önemsenmediği aşağıdaki düzenekler dengededir.

Buna göre, bu düzeneklerden hangilerinde giriş kuvvetinin yönü ile çıkış kuvvetinin yönü farklıdır?

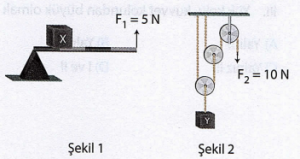

X ve Y cisimleri aşağıdaki düzeneklerde 5 N ve 10 N büyüklüğünde kuvvetlerle dengelenmiştir.

Buna göre,

I. Y cisminin ağırlığı, X cisminin ağırlığından fazladır.

II. Şekil 2’deki düzenekte kuvvetten kazanç vardır.

III. X cisminin ağırlığı 5 N’dan fazladır.

yargılardan hangileri doğrudur? (Sürtünmeler, çubuğun ve makaraların ağırlıkları önemsizdir.)

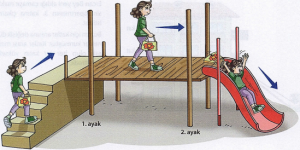

Bahar elindeki çanta ile köprünün karşısına geçmek istiyor. İlk önce merdivenleri adım adım çıkıp köprünün üstüne geliyor. Sonra köprü boyunca yürüyerek ilerliyor ve köprünün diğer ucunda bulunan kaydıraktan kayıp yere iniyor.

Buna göre Bahar’ın bu yolculuğu ile ilgili aşağıdaki yorumlardan hangisi yanlıştır?
