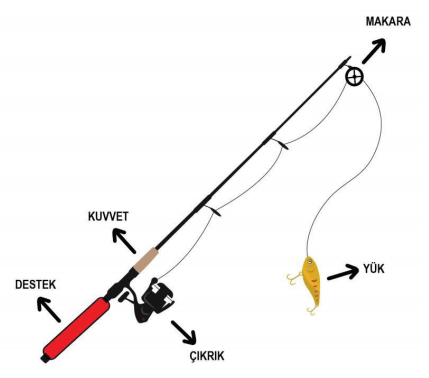

Göl kenarında balık tutmakta olan babasını izleyen Havva, babasının kullandığı oltayı incelemiştir.

Havva’nın babasına oltayla ilgili,

I.Oltamız çıkrık, sabit makara ve kaldıraçtan oluşan bir bileşik makinedir.
II.Eğer balık çekemeyeceğin kadar ağır gelirse, kuvvet uyguladığın elini olta üzerinde makaraya yaklaştırman gerekir.
III.Balığı su üzerine çıkardıktan sonra çıkrığı döndürerek kolaylıkla çekebilirsin çünkü çıkrık kuvvetten kazanç sağlar.

söylediklerinden hangileri doğrudur?

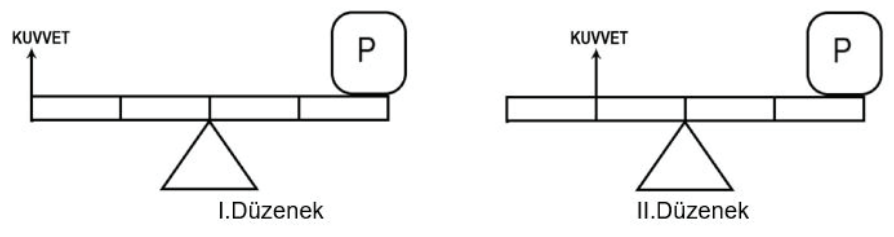

Bir öğrenci derste uygulamak üzere aşağıdaki deney düzeneklerini hazırlamıştır.

Öğrencinin bu deneyi yapma amacı aşağıdakilerden hangisi olabilir? (Eşit bölmelendirilmiş çubukların ağırlıkları önemsizdir.)

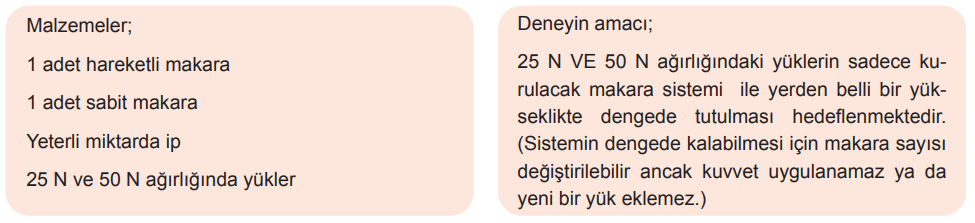

Kadir Öğretmen, bir grup öğrencisinden aşağıdaki malzemeleri kullanarak bir makara düzeneği tasarlamalarını istemiştir.

Tasarlanacak deneyin amacına uygun olması beklenmektedir. (Makara ağırlıkları önemsizdir.)

Oluşturulan deney düzeneğiyle ilgili ,

I.Verilen malzemeler amacına uygun bir deney tasarlamak için yeterlidir.
II.Amacına uygun bir deney tasarlayabilmemiz için bir tane daha sabit makaraya ihtiyacımız vardır.
III.Amacına uygun bir deney tasarlayabilmemiz için bir tane daha hareketli makaraya ihtiyacımız vardır.

yorumlardan hangisi yanlıştır ?

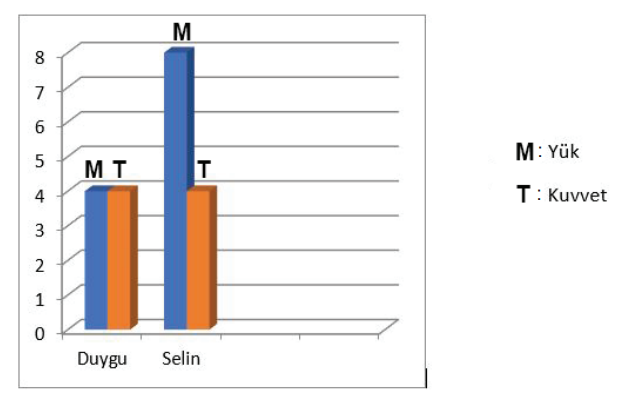

Selin ve Duygu hazırladıkları basit makinelerle taşıdıkları yük ve uyguladıkları kuvvetleri ölçerek aşağıdaki grafiği oluşturmuşlardır.

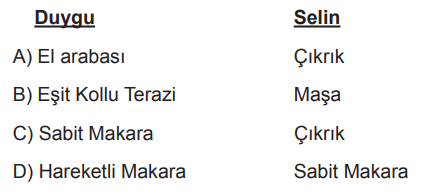

Bu grafiğe göre Selin ve Duygu’nun kullandığı basit makineler aşağıdakilerden hangisi olabilir?

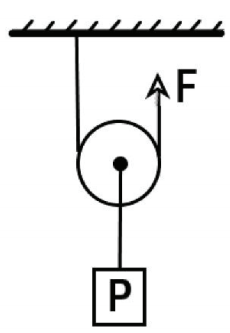

Aşağıda makara ve iplerin ağırlıklarının önemsenmediği bir sistem oluşturularak P yükü F kuvveti ile dengelenmiştir.

Sistemle ilgili,

I.F kuvvetinin büyüklüğü P cisminin ağırlığından azdır.
II.P cismini 1 metre yukarı çıkartabilmek için ip 1 metre çekilmelidir.
III.Sistem uygulanan kuvvetin yönünü değiştirmiştir.

yargılarından hangileri doğrudur ?

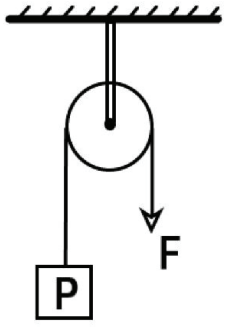

Aşağıda makara ve iplerin ağırlıklarının önemsenmediği bir sistem oluşturularak P yükü F kuvveti ile dengelenmiştir.

Sistemle ilgili ,

I.F kuvvetinin büyüklüğü P cisminin ağırlığından azdır.
II.P cismini 1 metre yukarı çıkartabilmek için ip 1 metreden daha fazla çekilmelidir.
III.Sistem uygulanan kuvvetin yönünü değiştirmiştir.

yargılarından hangileri doğrudur?

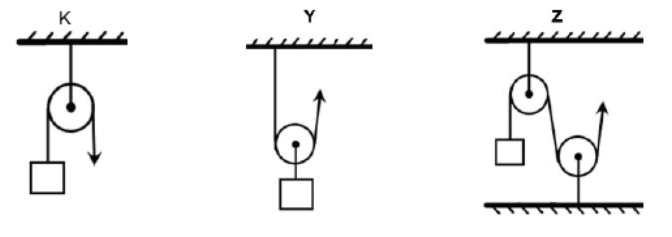

Özdeş yükler aşağıda gösterilen makara düzenekleriyle belirli bir yüksekliğe çıkartılacaktır.

Buna göre ,

I. K ve Z düzeneklerindeki makaralar sabit makaradır.
II. Y düzeneği kuvvetten kazanç sağlamaktadır.
III. Z düzeneği hem kuvvetten kazanç sağlar hem de kuvvetin yönünü değiştirir.

yorumlarından hangileri doğrudur ? (Makaraların ağırlığı önemsizdir.)

Yeni inşa edilen bir okula sıralar taşınacaktır.

Bu iş için anlaşılan nakliye firması yüksek katlarda yer alan sınıflara sıraları vinç yardımıyla taşımaya karar vermiştir. Kuvvetten kazanç sağlamak için özel bir makara sistemi geliştirmişler ve sıraları bu şekilde taşımışlardır.

Buna göre aşağıdaki makara sistemlerinden hangisi kullanılırsa kuvvetten kazanç en fazla olur ?

(Makaraların ağırlığı önemsizdir.)

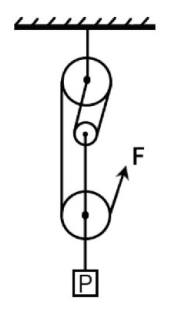

Yanda kurulan makara düzeneğinde P yükü F kuvveti ile dengelenmiştir. Makaraların ağırlığı önemsizdir.

Verilen düzenekle ilgili yapılan aşağıdaki yorumlardan hangisi yanlıştır ?

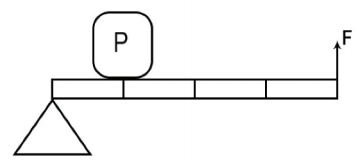

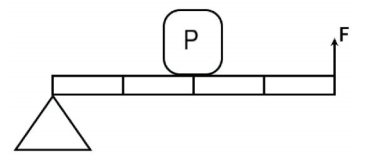

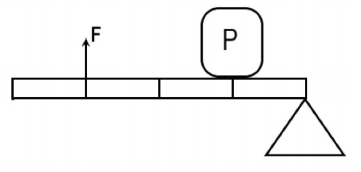

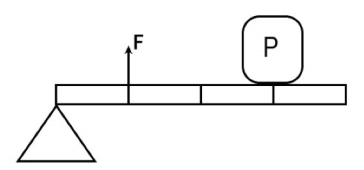

Ağırlığı ihmal edilen ve eşit bölmelendirilmiş bir kaldıraç çubuğu ile kurulan düzenek ile ilgili aşağıdaki bilgiler veriliyor.

•Yükün ortada olduğu bir kaldıraçtır.
•Yük kolunun kuvvet koluna oranı 1/3’tür.

Bu bilgilere göre kurulan kaldıraç düzeneği aşağıdakilerden hangisi olabilir?
