8. Sınıf Fen Bilimleri Basit Makineler Test 8

Sabit makaralarda kuvvetten ve yoldan kazanç yoktur. Sadece uygulanan kuvvetin yönünü değiştirir ve iş yapma kolaylığı sağlar.

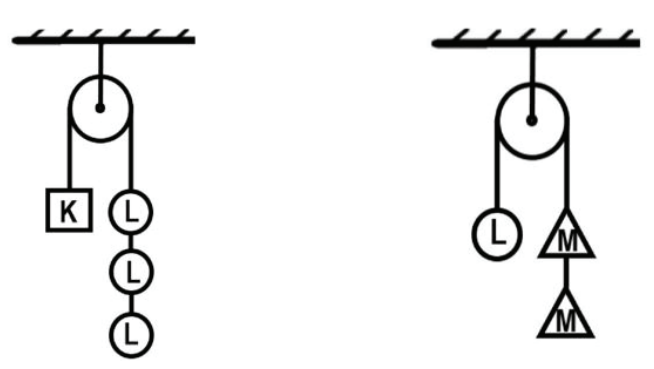

Aşağıda kurulan sabit makaralarda K, L ve M cisimleri şekildeki gibi dengededir.

Buna göre K, L ve M cisimlerinin ağırlıkları arasındaki ilişki aşağıdakilerden hangisinde doğru verilmiştir?

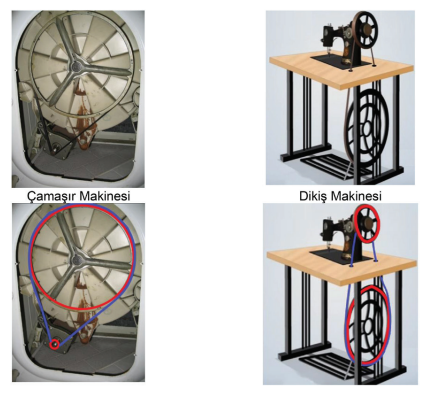

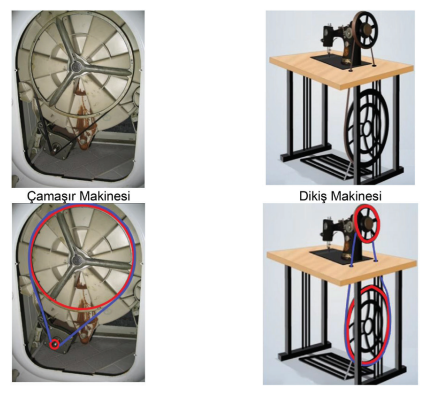

Günlük hayatta kullandığımız birçok cihazın içerisinde basit makinelerin farklı kullanımlarıyla karşılaşabiliriz. Aşağıda çamaşır makinesi ve dikiş makinesine ait görseller verilmiştir. Görsellerde yer alan kasnaklar kırmızı ile kayışlar ise mavi renk ile gösterilmiştir.

Makinelerin yapısında bulunan kasnaklar incelendiğinde,

I.Kasnakların birbirleriyle bağlantılarını sağlamak için kayış, halat gibi yardımcı elemanlar kullanılmıştır.
II.Her iki makinenin de yapısında bulunan kasnaklar aynı yönlüdür.
III.Kullanım alanlarına göre kasnakların yarıçapları birbirinden farklı olabilir.

yargılardan hangilerine ulaşılabilir?

Günlük hayatta kullandığımız birçok cihazın içerisinde basit makinelerin farklı kullanımlarıyla karşılaşabiliriz. Aşağıda çamaşır makinesi ve dikiş makinesine ait görseller verilmiştir. Görsellerde yer alan kasnaklar kırmızı ile kayışlar ise mavi renk ile gösterilmiştir.

Makinelerin yapısında bulunan kasnaklar incelendiğinde,

I.Kasnakların birbirleriyle bağlantılarını sağlamak için kayış, halat gibi yardımcı elemanlar kullanılmıştır.
II.Her iki makinenin de yapısında bulunan kasnaklar aynı yönlüdür.
III.Kullanım alanlarına göre kasnakların yarıçapları birbirinden farklı olabilir.

yargılardan hangilerine ulaşılabilir?

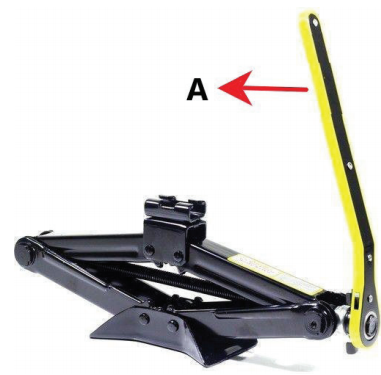

Kriko arabaları yukarı kaldırmak için kullanılan bir makinedir. Şekilde gösterilen A kolu döndürüldükçe mekanizma yukarı doğru kalkıp arabayı da yukarı kaldırır.

Kriko ile ilgili,

I.Kuvvetten kazanç sağlar.
II.Yoldan kazanç sağlar.
III.İşten kazanç sağlar.
IV.Çıkrık mantığıyla çalışır.

ifadelerinden hangileri doğrudur?

Yapısında hareketli ve sabit makaraların bir arada kullanıldığı sistemlere palanga denir.

Palanga sisteminde, P ağırlığındaki yükü dengelemek için uygulanan F kuvvetinin büyüklüğü,

I.Sabit makara sayısına
II.Sabit makaranın ağırlığına
III.Hareketli makara sayısına
IV.Hareketli makaranın ağırlığına

niceliklerinden hangilerine bağlıdır?

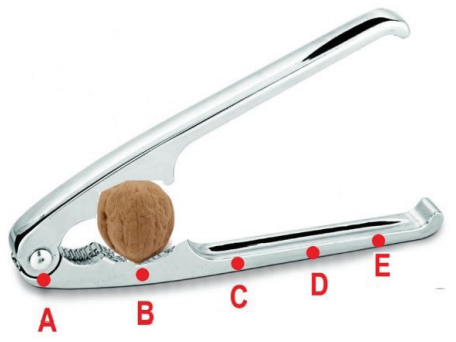

Aşağıda verilen ceviz kıracağı görseli ile ilgili yapılan yorumlardan hangisi yanlıştır ?

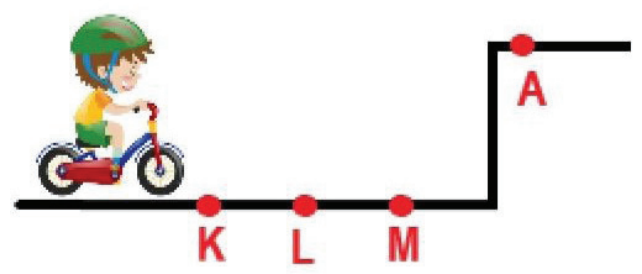

İbrahim bisikletiyle A noktasına ulaşmak istemektedir. Bunun için bir rampa yapacaktır.

İbrahim’in yaptığı rampa ile ilgili,

I.Yapacağı rampa eğik düzlem örneğidir.
II.En az kuvveti uygulayarak çıkması için rampayı K noktasından başlatmalıdır.
III.Daha az kuvvet uygulayarak çıktığında, enerjiden kazanç sağlamış olur.

yorumlarından hangileri yanlıştır ?

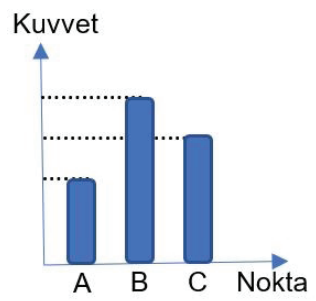

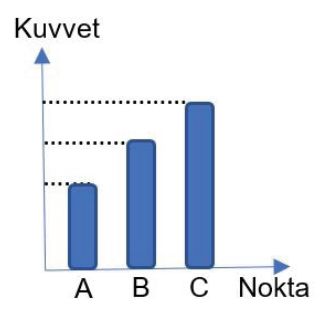

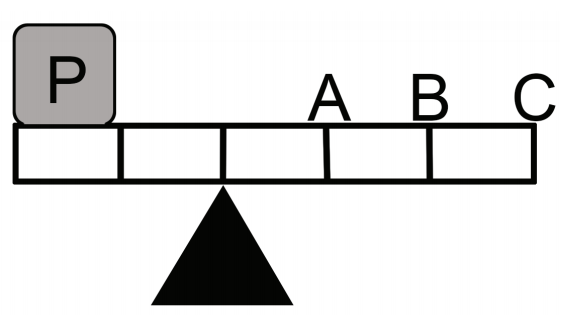

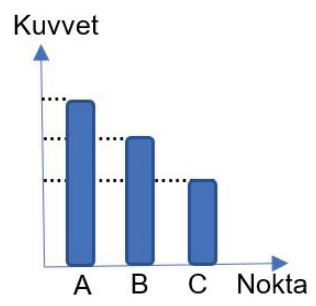

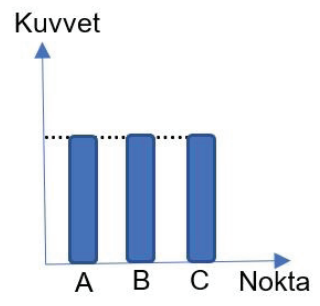

Yukarıdaki kaldıraç sisteminin yatay olarak dengede kalabilmesi için A, B ve C noktalarından ayrı ayrı uygulanan F_A, F_B, ve F_C kuvvetlerinin büyüklüklerini gösteren grafik aşağıdakilerden hangisi olabilir?

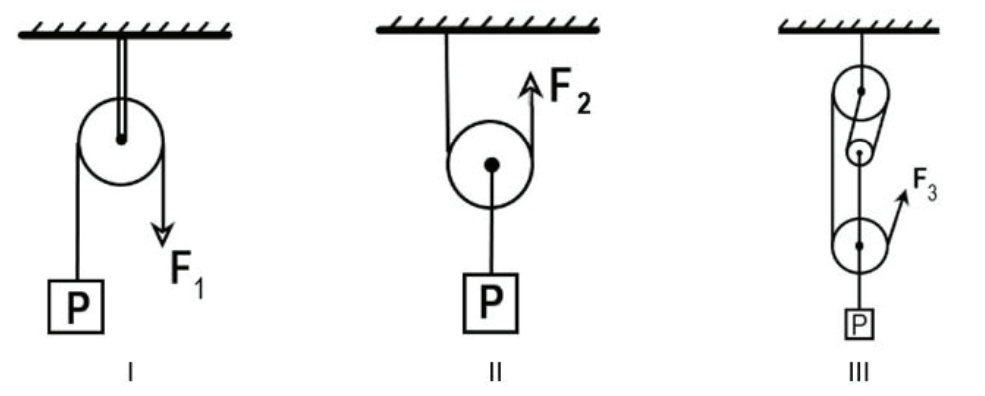

Özdeş P yükleri farklı makara sistemleri ile aynı yüksekliğe çıkarılacaktır.

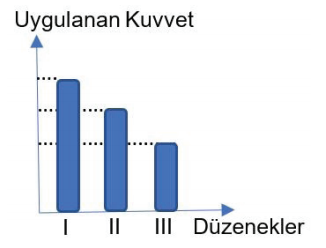

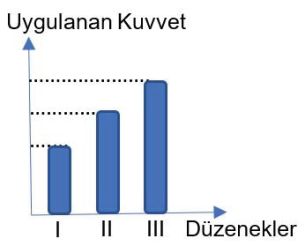

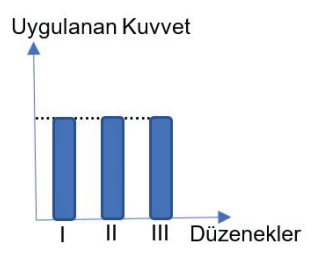

Makaraların ağırlıkları ve sürtünmelerin önemsenmediği yukarıdaki düzeneklerde, yükleri aynı yüksekliğe çıkarmak için uygulanması gereken kuvvetlerin grafikleri aşağıdakilerden hangisinde doğru verilmiştir?

Aşağıdaki düzenekte, üzerine F kuvveti uygulanan yük yukarı doğru çekilmektedir.

Düzenekle ilgili yapılan yorumlardan hangisi yanlıştır?
