5. Sınıf Fen Bilimleri Elektrik Devre Elemanları Testleri Çöz

Soru 1

Elektrik enerjisinin varlığını tespit etmek için kullanılan kontrol kalemi basit elektrik devresi ile aynı çalışma prensibine sahiptir.
Aşağıda kontrol kaleminin iç yapısı ve çalışma prensibi verilmiştir.

Buna göre temas kapağı basit bir elektrik devresinde hangi devre elemanının görevini yerine getirir?

A) Anahtar B) Bağlantı kablosu C) Batarya D) Ampul

Soru 2

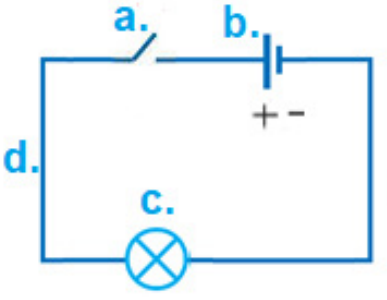

Anahtar, ampul, pil, duy ve bağlantı kablosu kullanılarak aşağıdaki basit elektrik devresi kuruluyor.

Verilen devre ile ilgili aşağıdakilerden hangisi yanlıştır?

A) Devrenin çalışabilmesi için duya ihtiyaç yoktur. B) Bağlantı kablosu pilin farklı kutuplarına bağlanır. C) Anahtar kapalı olduğu için lamba ışık vermez. D) Devre kurulurken devre elemanlarının iki ucu da kullanılır.

Soru 3

Abajurda kullandığı ile özdeş bir ampul arayan Zeynep, evinde üç ampul bulmuştur. Bunların abajurdaki ampul ile özdeş olup olmadığını anlamak için bir deney tasarlamıştır. Öncelikle 1. devredeki düzenekte kullandığı ampulün parlaklığını gözlemlemiş sonra da hazırladığı 2. devreye K, L ve M ampullerini sırasıyla takarak parlaklıklarını ölçmüş ve ampul parlaklığıyla ilgili aşağıdaki grafiği çizmiştir.

Buna göre,
I. Özdeş ampulü bulmak için 1. Devreye gerek yoktur.
II. K ampulü abajurdaki ampul ile özdeştir.
III. L ve M ampulleri birbirleriyle özdeştir.
çıkarımlarından hangileri doğrudur?

A) Yalnız I. B) I ve II. C) II ve III. D) I, II ve III.

Soru 4

Bir proje için özdeş devre elemanlarının kullanıldığı okuma gözlükleri tasarlanmış ve çizimleri aşağıda verilmiştir.

Tasarlanan gözlüklerle ilgili aşağıdakilerden hangisi doğrudur?

A) Gözlüklerden yayılan ışığı eşitlemek için I. gözlükten bir pil çıkartılmalıdır. B) Kablolar birbirine temas ettiğinde II. gözlükteki ampuller yanmaz. C) I. gözlükteki ampul II. gözlükteki ampullerden daha parlak yanar. D) II. gözlükteki ampulün biri çıkartılırsa, diğer ampul daha az ışık verir.

Soru 5

Bilim insanları deney yaparken bağımlı, bağımsız ve kontrol edilen değişkenleri belirler.
Bağımsız Değişken: Araştırmacının doğrudan etkide bulunduğu değişkendir.
Bağımlı Değişken: Araştırmacının doğrudan etkide bulunmadığı değişkendir.
Kontrol Edilen Değişken: Değeri sabit tutulan değişkendir.
Elektrik devresi kurularak yapılan bir deneyin sonucu aşağıdaki grafikte gösterilmiştir.

Buna göre yapılan deney için belirlenen değişkenler hangi seçenekte doğru verilmiştir?

A) Bağımsız Değişken: Pil sayısı / Bağımlı Değişken: Ampul parlaklığı / Kontrol Edilen Değişken: Ampul sayısı B) Bağımsız Değişken: Ampul sayısı / Bağımlı Değişken: Ampul parlaklığı / Kontrol Edilen Değişken: Pil sayısı C) Bağımsız Değişken: Pil sayısı / Bağımlı Değişken: Ampul sayısı / Kontrol Edilen Değişken: Ampul parlaklığı D) Bağımsız Değişken: Ampul parlaklığı / Bağımlı Değişken: Pil sayısı / Kontrol Edilen Değişken: Ampul sayısı

Soru 6

Bir araştırma için plajdan alınan kum taneleri mikroskopla incelenecektir. Ancak mikroskopta kullanılan lambanın ışığı yetersiz kaldığı için gerekli inceleme yapılamamıştır.
Ampule bağlı olan pil sayısı değiştirilerek yeniden gözlem yapılmış ve elde edilen değişikliklere ait grafik aşağıdaki gibi çizilmiştir.

Grafik incelendiğinde,
I. Gözlenen kum tanesi sayısı bağımlı değişkendir.
II. Pil sayısı bağımsız değişkendir.
III. Ampul sayısı kontrol değişkenidir.
yorumlarından hangileri doğrudur?

A) Yalnız I. B) Yalnız II. C) II ve III. D) I, II ve III.

Soru 7

Özdeş devre elemanları ile kurulmuş K, L ve M devrelerinin pil ve ampul sayıları aşağıdaki grafikte verilmiştir.

Devrelerde bulunan ampullerin parlaklıkları arasındaki ilişki aşağıdakilerden hangisinde doğru verilmiştir?

A) K > L > M B) K > M > L C) L > K > M D) M > L > K

Soru 8

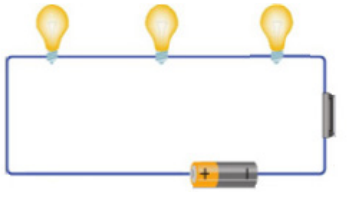

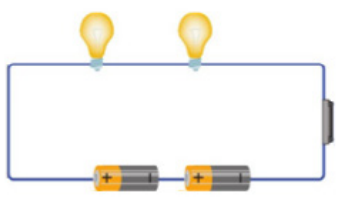

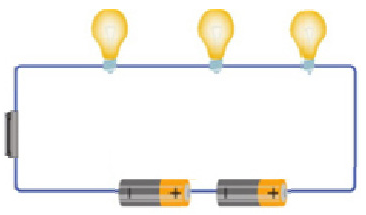

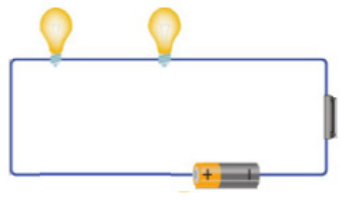

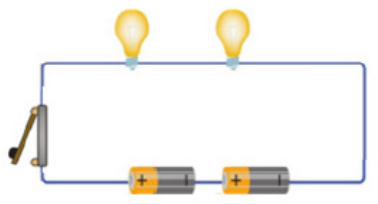

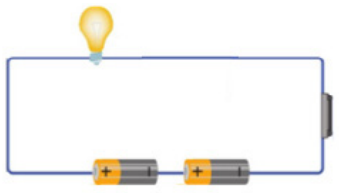

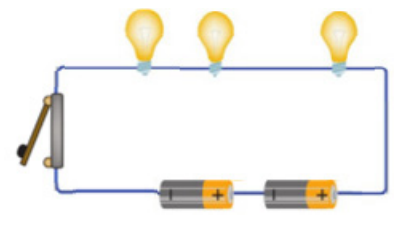

Bir araştırma için özdeş devre elemanları kullanılarak aşağıdaki düzenekler kuruluyor.

Buna göre ampul parlaklığını etkileyen faktörlerin belirlenmesi için numaralanmış düzeneklerden hangileri kullanılmalıdır?

A) Yalnız I. B) Yalnız II. C) I ve II. D) II ve III.

Soru 9

Basit elektrik devresinde özdeş ampul ve piller kullanılarak ampul parlaklığıyla ilgili bir araştırma yapılıyor ve ampul parlaklığının değişmediği gözlemleniyor.
Buna göre verilen araştırma sürecinde aşağıdaki uygulamalardan hangisi yapılmıştır?

A) Pil sayısı artırılmış ampul sayısı azaltılmıştır. B) Pil sayısı artırılmış ampul sayısı artırılmıştır. C) Pil sayısı azatılmış ampul sayısı artırılmıştır. D) Pil sayısı azaltılmış ampul sayısı sabit tutulmuştur.

Soru 10

Bir öğrenci kurduğu basit elektrik devreleriyle ilgili aşağıdaki grafiği çizmiştir.

Grafiğe göre,
I. Araştırmadaki bağımsız değişken ampul sayısıdır.
II. L devresindeki ampul parlaklığı daha fazladır.

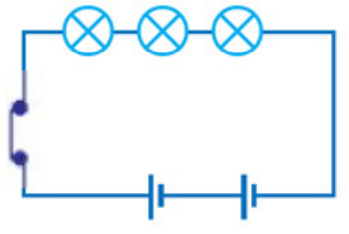

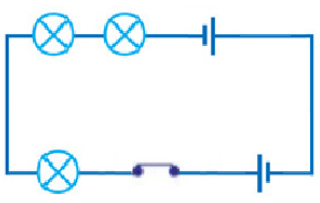

III. K devresinin şeması şeklindedir.
çıkarımlarından hangileri doğrudur?

A) Yalnız I. B) I ve III. C) II ve III. D) I, II ve III.

Soru 11

Özdeş devre elemanları kullanılarak aşağıdaki düzenek kuruluyor.

Bu düzenekte ampul parlaklığını en yüksek ve en düşük düzeyde gözlemleyebilmek için devre hangi noktalardan iletken tellerle bağlanmalıdır?

A) En yüksek: Y-K Z-N / En düşük: O-L Z-M B) En yüksek: O-K Y-N / En düşük: Y-L Z-M C) En yüksek: Y-L Z-N / En düşük: O-K Y-M D) En yüksek: O-M Z-N / En düşük: O-N Y-K
