5. Sınıf Fen Bilimleri Elektrik Devre Elemanları Test 2

Elektrik enerjisinin varlığını tespit etmek için kullanılan kontrol kalemi basit elektrik devresi ile aynı çalışma prensibine sahiptir.

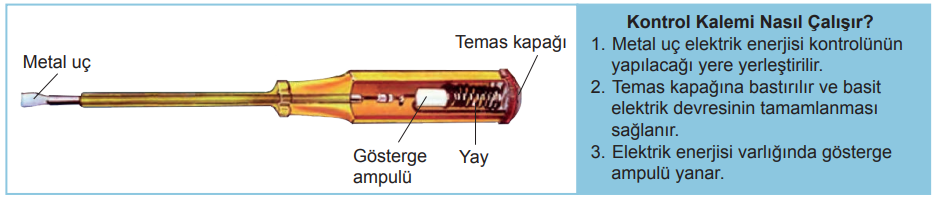

Aşağıda kontrol kaleminin iç yapısı ve çalışma prensibi verilmiştir.

Buna göre temas kapağı basit bir elektrik devresinde hangi devre elemanının görevini yerine getirir?

Bir çok alanda uluslarası iletişimi sağlamak için sembol kullanılır. Bu sayede tüm dünyadaki insanlar arasında ortak bir dil oluşturulur.

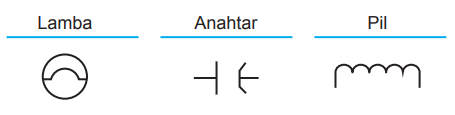

Sembollerin kullanıldığı yerlerden biri de elektrik devreleridir. Aşağıda ülkemizde kullanılan bazı devre elemanları ve sembolleri verilmiştir.

Buna göre Almanya’da kullanılan semboller aşağıdakilerden hangisidir?

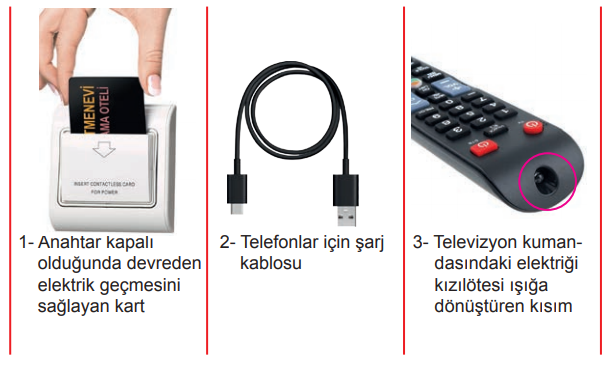

Günlük hayatta kullandığımız bazı araçların görselleri aşağıda verilmiştir.

Bu araçların görev bakımından devre elemanlarıyla eşleştirilmesi hangi seçenekte doğru verilmiştir?

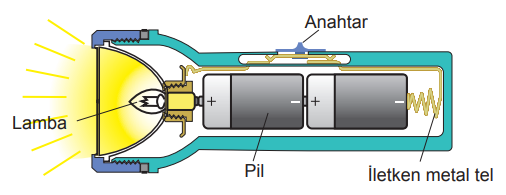

Aşağıdaki görselde bir el fenerinin iç yapısı verilmiştir.

Buna göre bu el fenerinin içindeki devrenin şeması aşağıdakilerden hangisinde doğru çizilmiştir?

Bir öğrenci kurduğu basit elektrik devresinin şemasını aşağıdaki gibi çiziyor.

Öğretmen çizilen şemayı inceliyor ve bir pil çıkartılırsa doğru olacağını söylüyor.
Buna göre öğrencinin kurduğu basit elektrik devresi aşağıdakilerden hangisidir?

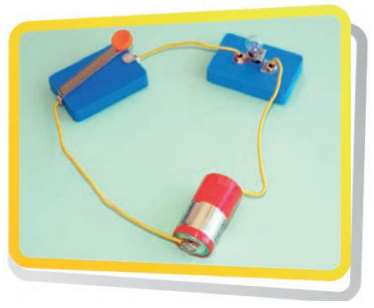

Anahtar, ampul, pil, duy ve bağlantı kablosu kullanılarak aşağıdaki basit elektrik devresi kuruluyor.

Verilen devre ile ilgili aşağıdakilerden hangisi yanlıştır?

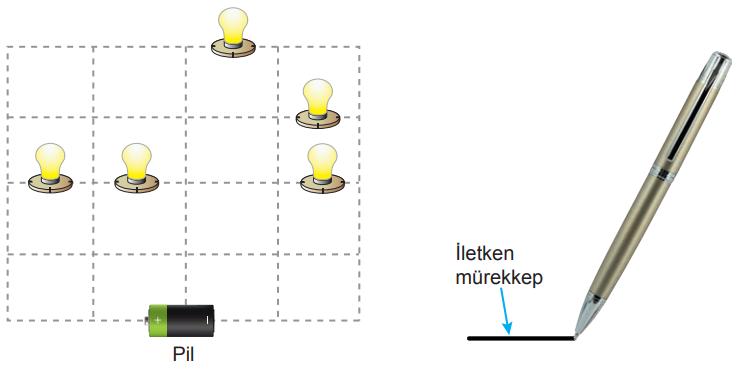

Bir devrede, devre elemanlarını birbirine bağlayan bağlantı kablosu yerine “iletken mürekkepli kalem” kullanılabilir. İletken mürekkepli kalemin içinde bulunan gümüş, elektrik enerjisinin iletilmesini sağlar. Özel kağıtlara yerleştirilmiş devre elemanları bu kalemle yapılan çizimlerle birbirlerine bağlanır ve ampul yanar.

Buna göre “iletken mürekkepli kalem” ile aşağıda verilen çizimlerden hangisi yapılırsa görseldeki ampullerin hepsi ışık verir?

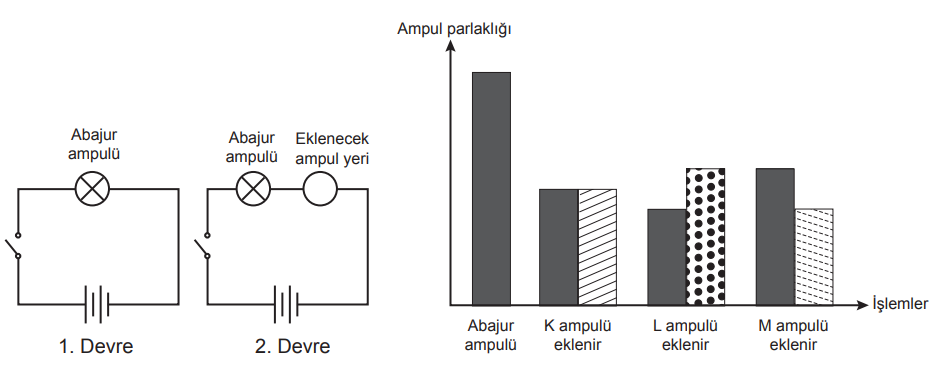

Abajurda kullandığı ile özdeş bir ampul arayan Zeynep, evinde üç ampul bulmuştur. Bunların abajurdaki ampul ile özdeş olup olmadığını anlamak için bir deney tasarlamıştır. Öncelikle 1. devredeki düzenekte kullandığı ampulün parlaklığını gözlemlemiş sonra da hazırladığı 2. devreye K, L ve M ampullerini sırasıyla takarak parlaklıklarını ölçmüş ve ampul parlaklığıyla ilgili aşağıdaki grafiği çizmiştir.

Buna göre,
I. Özdeş ampulü bulmak için 1. Devreye gerek yoktur.
II. K ampulü abajurdaki ampul ile özdeştir.
III. L ve M ampulleri birbirleriyle özdeştir.
çıkarımlarından hangileri doğrudur?

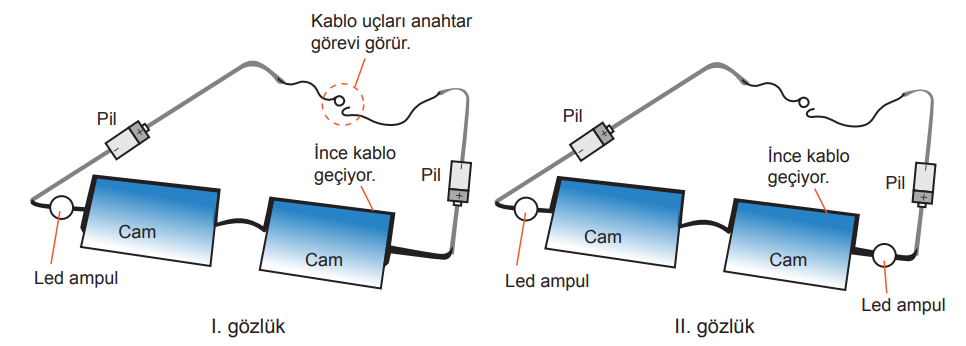

Bir proje için özdeş devre elemanlarının kullanıldığı okuma gözlükleri tasarlanmış ve çizimleri aşağıda verilmiştir.

Tasarlanan gözlüklerle ilgili aşağıdakilerden hangisi doğrudur?

Bilim insanları deney yaparken bağımlı, bağımsız ve kontrol edilen değişkenleri belirler.
Bağımsız Değişken: Araştırmacının doğrudan etkide bulunduğu değişkendir.
Bağımlı Değişken: Araştırmacının doğrudan etkide bulunmadığı değişkendir.
Kontrol Edilen Değişken: Değeri sabit tutulan değişkendir.

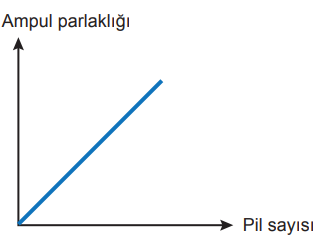

Elektrik devresi kurularak yapılan bir deneyin sonucu aşağıdaki grafikte gösterilmiştir.

Buna göre yapılan deney için belirlenen değişkenler hangi seçenekte doğru verilmiştir?

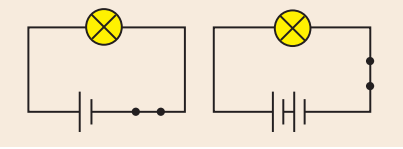

Yapılacak bir deney için aşağıdaki değişkenler belirleniyor.
Bağımsız Değişken: Ampul sayısı
Bağımlı Değişken: Ampul parlaklığı
Bu değişkenler üzerinde çalışma yapan bir araştırmacı hangi seçenekte verilen düzeneği kullanamaz?

Bir araştırma için plajdan alınan kum taneleri mikroskopla incelenecektir. Ancak mikroskopta kullanılan lambanın ışığı yetersiz kaldığı için gerekli inceleme yapılamamıştır.

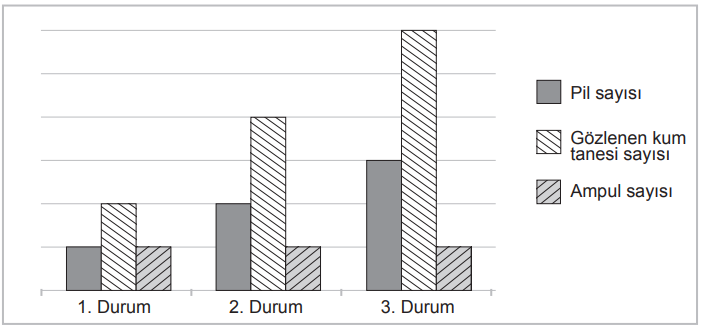

Ampule bağlı olan pil sayısı değiştirilerek yeniden gözlem yapılmış ve elde edilen değişikliklere ait grafik aşağıdaki gibi çizilmiştir.

Grafik incelendiğinde,
I. Gözlenen kum tanesi sayısı bağımlı değişkendir.
II. Pil sayısı bağımsız değişkendir.
III. Ampul sayısı kontrol değişkenidir.
yorumlarından hangileri doğrudur?

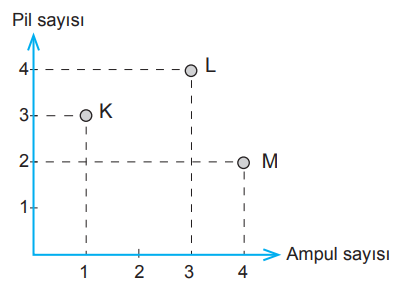

Özdeş devre elemanları ile kurulmuş K, L ve M devrelerinin pil ve ampul sayıları aşağıdaki grafikte verilmiştir.

Devrelerde bulunan ampullerin parlaklıkları arasındaki ilişki aşağıdakilerden hangisinde doğru verilmiştir?

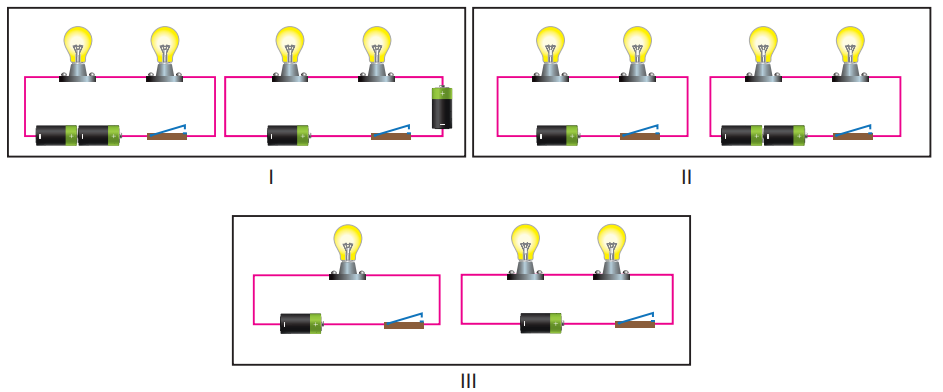

Bir araştırma için özdeş devre elemanları kullanılarak aşağıdaki düzenekler kuruluyor.

Buna göre ampul parlaklığını etkileyen faktörlerin belirlenmesi için numaralanmış düzeneklerden hangileri kullanılmalıdır?

Enerji tasarrufu sağlamak için klima kullanılan odaların kapı ve pencereleri kapalı tutulmalıdır.
Bu bilgilerden hareketle bazı otellerde klima çalışıyorken balkon kapısı resimdeki hâle geldiğinde çalışmasına son vermektedir.

Buna göre balkon kapısı görev bakımından aşağıda sembolleri verilen devre elemanlarından hangisi gibi davranmıştır?

Basit elektrik devresinde özdeş ampul ve piller kullanılarak ampul parlaklığıyla ilgili bir araştırma yapılıyor ve ampul parlaklığının değişmediği gözlemleniyor.
Buna göre verilen araştırma sürecinde aşağıdaki uygulamalardan hangisi yapılmıştır?

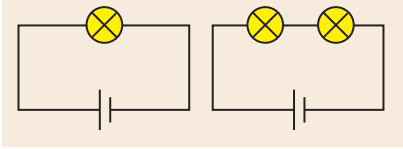

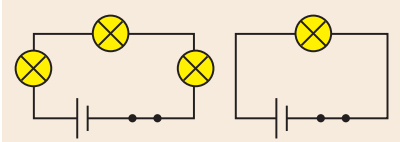

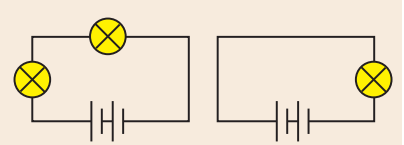

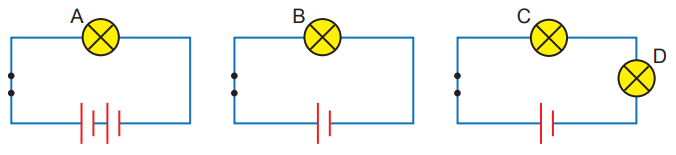

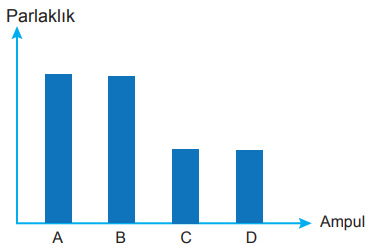

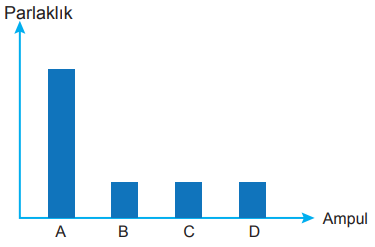

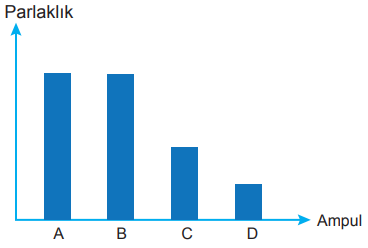

Özdeş pil ve ampuller kullanılarak aşağıdaki devreler kuruluyor.

Buna göre devrelerdeki ampullerin parlaklıkları hangi seçenekte doğru verilmiştir?

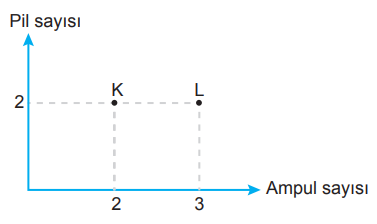

Bir öğrenci kurduğu basit elektrik devreleriyle ilgili aşağıdaki grafiği çizmiştir.

Grafiğe göre,
I. Araştırmadaki bağımsız değişken ampul sayısıdır.
II. L devresindeki ampul parlaklığı daha fazladır.
III. K devresinin şeması şeklindedir.
çıkarımlarından hangileri doğrudur?

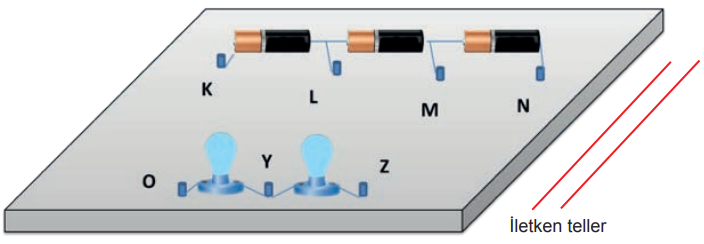

Özdeş devre elemanları kullanılarak aşağıdaki düzenek kuruluyor.

Bu düzenekte ampul parlaklığını en yüksek ve en düşük düzeyde gözlemleyebilmek için devre hangi noktalardan iletken tellerle bağlanmalıdır?

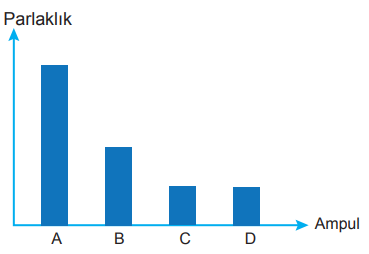

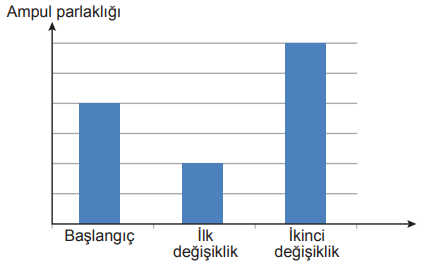

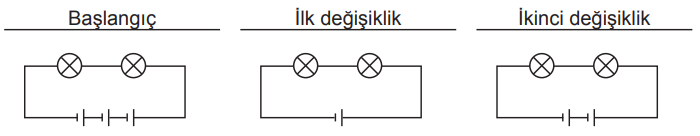

Bir devrede yapılan değişiklikler sonucunda meydana gelen ampul parlaklığına ait grafik aşağıda verilmiştir.

Buna göre verilen grafik aşağıdaki devrelerden hangisine aittir?
