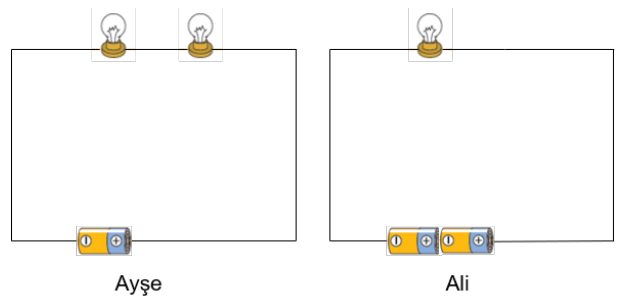

Öğretmenin şemasını çizdiği devreleri Ali ve Ayşe aşağıdaki gibi kuruyor.

Bu devrelerle ilgili aşağıda yapılan yorumlardan hangisi yanlıştır?

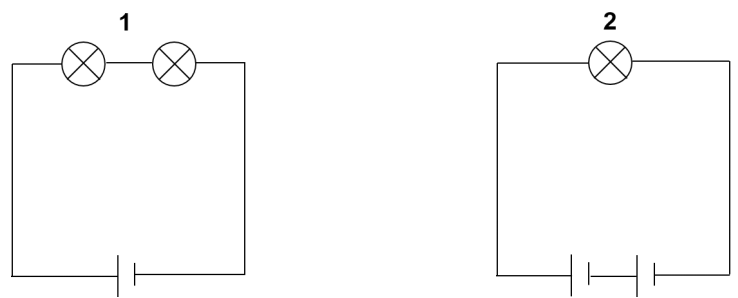

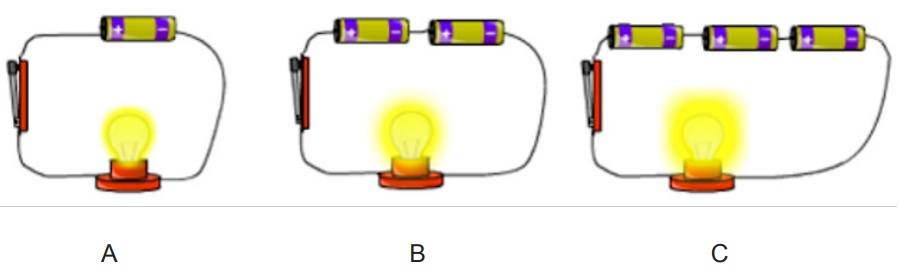

Aşağıda elektrik devreleri verilmiştir.

Verilen elektrik devreleri ile ilgili,

I. Bağımsız değişken pil sayısıdır.
II. 2.devreden 1 ampul çıkarılıp yerine bir pil bağlansaydı, 1. ve 2. devrede bağımlı değişken pil sayısı olurdu.
III. Kontrol değişkeni pil sayısıdır.

ifadelerinden hangileri yanlıştır?

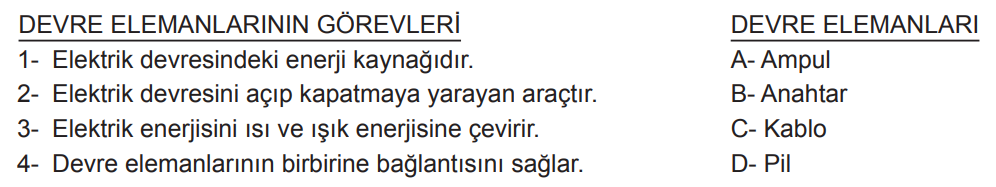

Aşağıda devre elemanları ve görevleri verilmiştir.

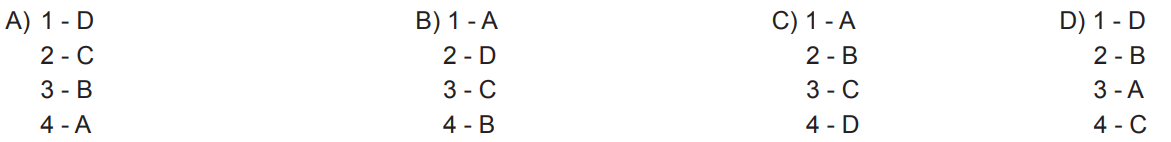

Verilen bilgilere göre devre elemanlarının adları ve görevlerinin doğru eşleştirilmesi aşağıdakilerden hangisidir?

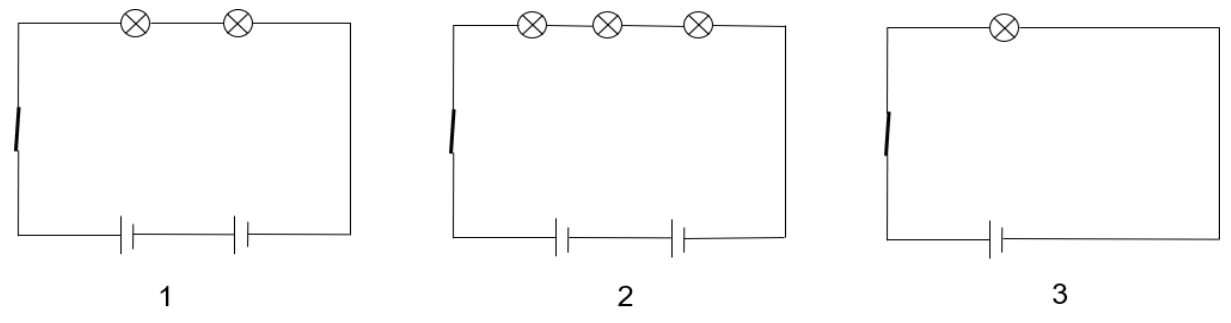

Aşağıda özdeş devre elemanları ile kurulmuş basit elektrik devreleri bulunmaktadır.

Kurulan devrelerle ilgili,

I. 1. ve 2. devreler bir deneyde kullanılırsa, bağımsız değişken ampul sayısı olur.
II. 1. ve 2. devreye göre daha parlak yanar.
III. 1. ve 3. devreler bir deneyde kullanılırsa, bağımsız değişken pil sayısıdır.

ifadelerinden hangileri doğrudur?

Öğretmen öğrencileri üç gruba ayırır. Aşağıdaki hipotezi gerçekleştirecek görev dağılımlarını yapar.
Hipotez: Pil sayısı arttıkça, ampul parlaklığı artar.

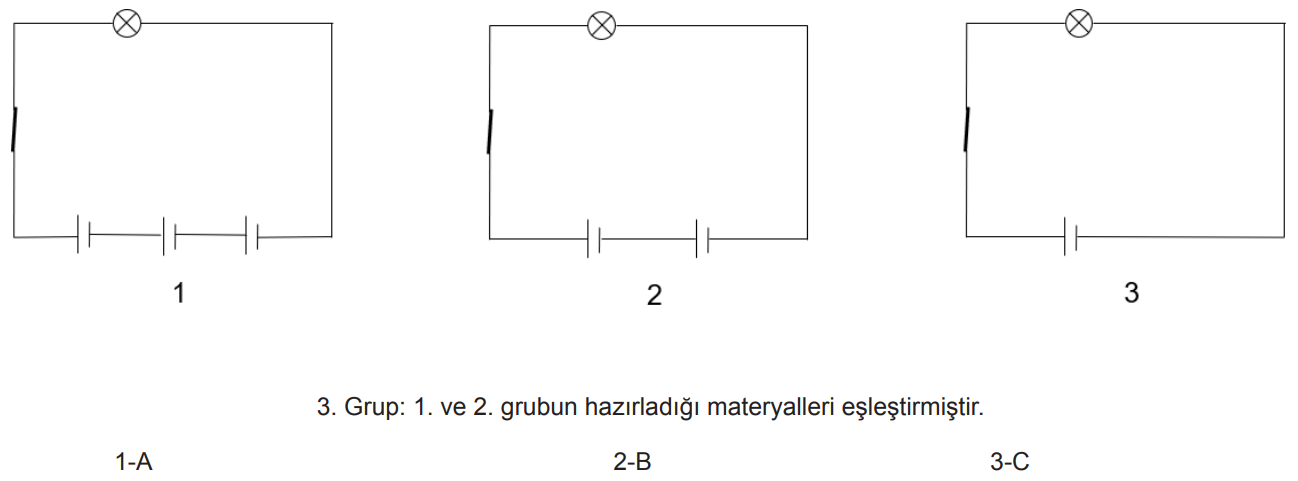

1.Grup: Pil, ampul, bağlantı kabloları ve anahtar kullanarak Şekil 1’deki düzenekleri kurmuştur.

2.Grup: 1. grubun hazırlamış olduğu devreleri sembollerle çizmişlerdir.

Öğrencilerin çalışmalarıyla ilgili aşağıdaki yorumlardan hangisi yanlıştır?

Verilen elektrik devreleri ile ilgili aşağıdaki yorumlardan hangisi yanlıştır?

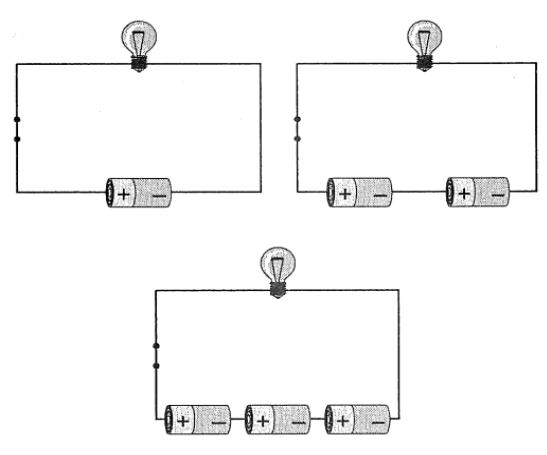

Hipotez: Pil sayısı arttıkça ampul parlaklığı artar.

Yukarıda verilen devre düzeneklerini kuran öğrencinin hipotezi için yazmış olduğu değişkenler aşağıdakilerden hangisi gibi olamaz?

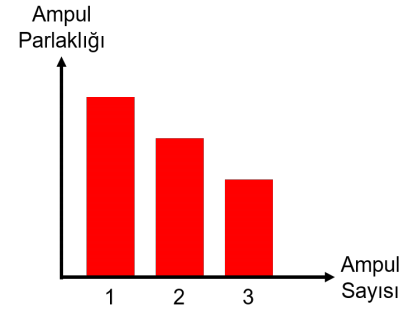

Bir öğrenci özdeş ampuller, piller ve kablolardan oluşan üç farklı elektrik devresi hazırlıyor. Devrede ampul sayısı arttıkça parlaklığının nasıl değiştiği ile ilgili deneyler yapıyor. Gözlemleri sonucu aşağıdaki grafiği çiziyor.

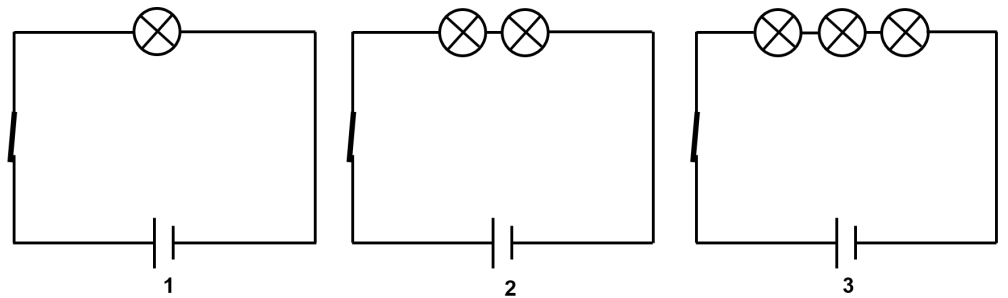

Buna göre öğrenci aşağıdaki deney düzeneklerinden hangisini kullanmış olamaz?

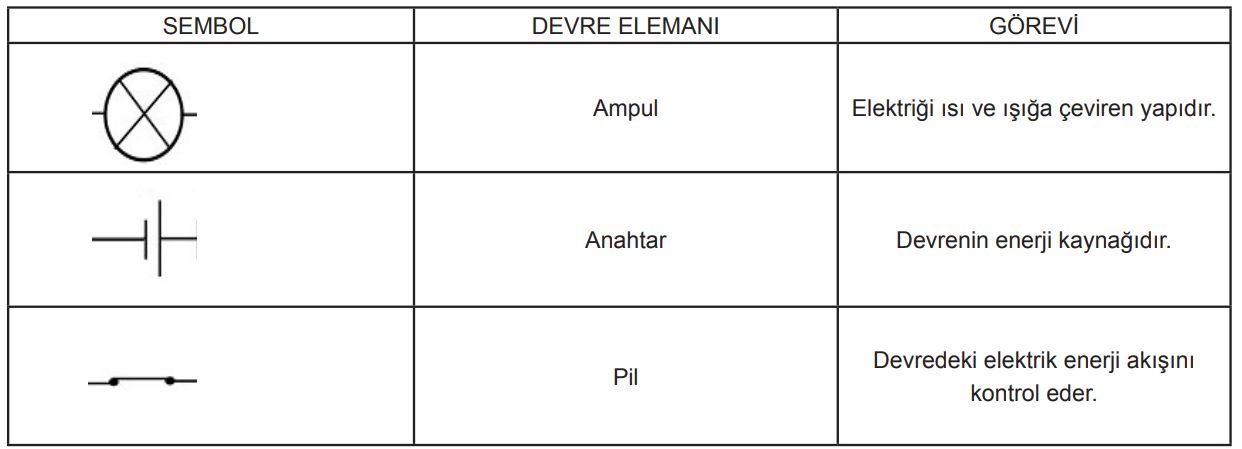

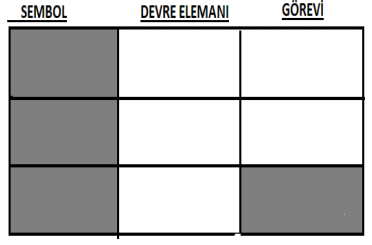

Aşağıda devre elemanları, sembolleri ve görevleri verilmiştir.

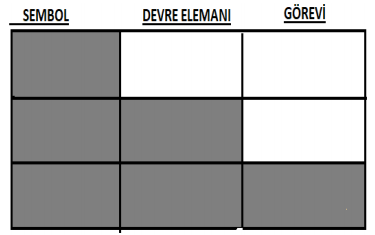

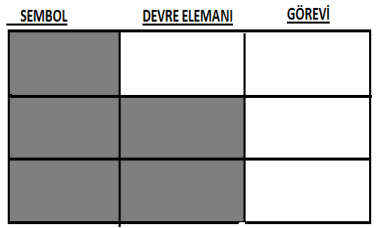

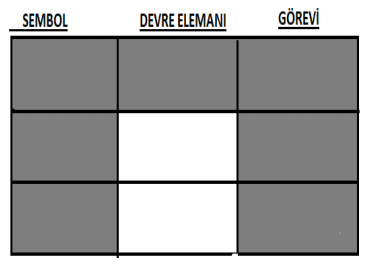

Eşleştirmesi doğru olan kutucuklar boyanırsa aşağıdaki şekillerden hangisi oluşur?

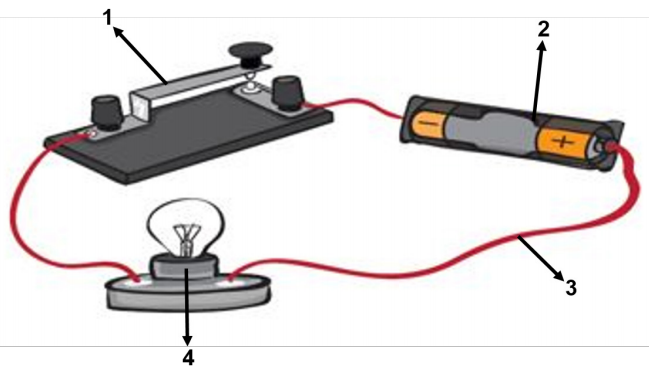

Aşağıda kurulan elektrik devresinde, devre elemanları numaralandırılmıştır.

Numaralandırılmış devre elemanları ile ilgili aşağıda verilen ifadelerden hangisi yanlıştır?

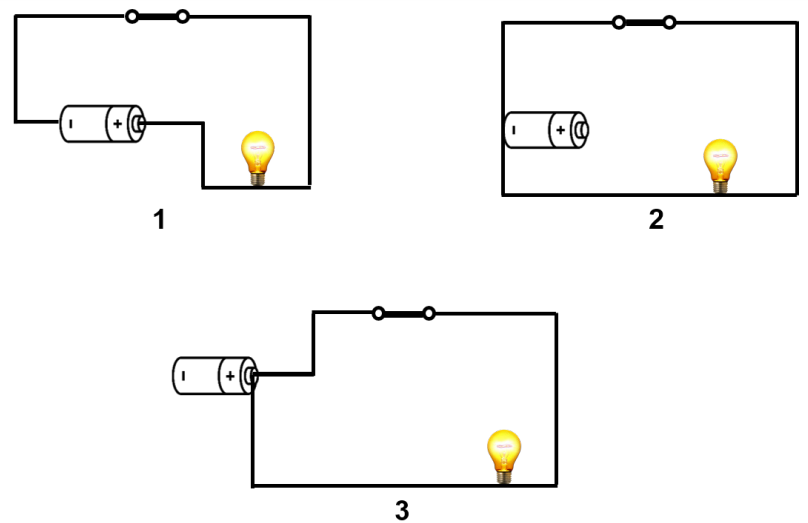

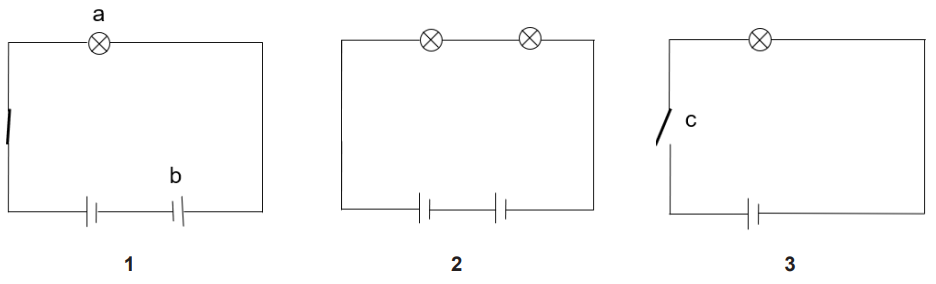

Yukarıda verilen devrelerle ilgili aşağıdaki bilgiler verilmiştir.

I. 1 ve 3 numaralı devrelerde ampuller ışık vermemiştir.
II. 2 numaralı devrede ampuller ışık vermiştir.
III. a ampul, b pil, c anahtarı sembolize etmektedir.

Verilen elektrik devreleri ile ilgili aşağıdaki yorumlardan hangisi yanlıştır?

Ece parlaklığın ampul sayısına göre değişimini incelemek için yukarda verilen elektrik devresinin yanına hangisini seçmelidir?
