5. Sınıf Fen Bilimleri Elektrik Devre Elemanları Test 1

Elektrik devreleri çizilirken devre elemanlarının sembollerinin kullanılması ile ilgili,
I. Zamandan tasarruf sağlanır.
II. Bilimde ortak dil oluşur.
III. Çizimler hatasız hale gelir.
çıkarımlarından hangileri doğrudur?

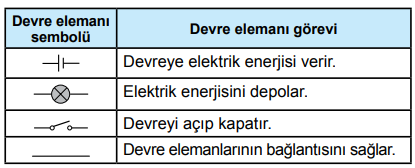

Tablodaki devre elemanlarından hangisinin görevi yanlış verilmiştir?

Şekilde sembolleri verilen devre elemanlarının adları aşağıdakilerden hangisinde doğru verilmiştir?

Şekildeki elektrik devresinin sembolle gösterimi aşağıdakilerden hangisidir?

Şekilde verilen devre elemanlarının sembolleri aşağıdakilerden hangisinde doğru verilmiştir?

Şekilde bir elektrik devresi sembollerle verilmiştir.

Bu elektrik devresinde hangi devre elemanından, kaç tane kullanılmıştır?

Elektrik devre elemanlarından;
I. İletken tel
II. Duy
III. Pil yatağı
hangileri sembol ile gösterilmez?

Mehmet Öğretmen: “İki pil, üç ampul ve bir açık anahtardan oluşan bir elektrik devre şeması çiziniz.”
Mehmet Öğretmen’in verdiği ödevden hangi çizim tam puan alır?

(…) Güç kaynağı olmayan bir devrede ampul ışık vermez.
(…) Güç kaynağı olan bir devrede ampulun ışık vermesi için anahtarın açık olması gerekir.
(…) Anahtar olmayan bir devre kurulursa ampul ışık vermez.
Yukarıda verilen cümlelerin başına doğru ise “D” yanlış ise “Y” yazıldığında hangi seçenek elde edilir?

Bir elektrik devresinde ampulün içine yerleştirildiği yere – – – – denir.
Yukarıda verilen tanımda boş bırakılan yere hangi kavram getirilmelidir?

Aşağıda verilen devrelerden hangisindeki ampul ışık verir?
