5. Sınıf Fen Bilimleri Elektrik Devre Elemanları Test 4

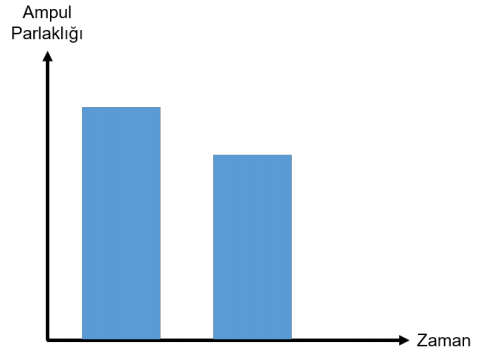

Bir elektrik devresinde gerçekleştirilen değişiklikler sonucunda ampul parlaklığı aşağıda grafikteki gibi gözlemleniyor.
(Devrede birden fazla ampul ve pil bulunmaktadır.)

Buna göre yapılan değişiklikle ilgili olarak,

I. Devreden bir ampul çıkarılmıştır.
II. Devreye bir ampul eklenmiştir.
III. Pilin enerjisi azalmıştır.
IV. Devreye bir pil daha eklenmiştir.

verilen ifadelerden hangileri doğrudur?

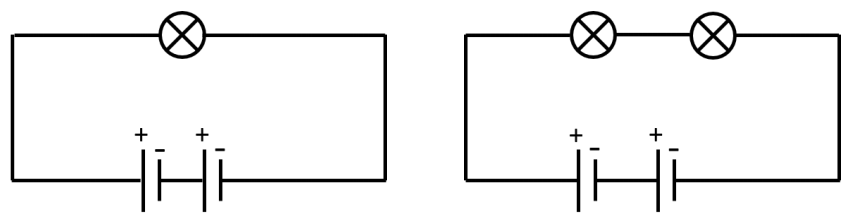

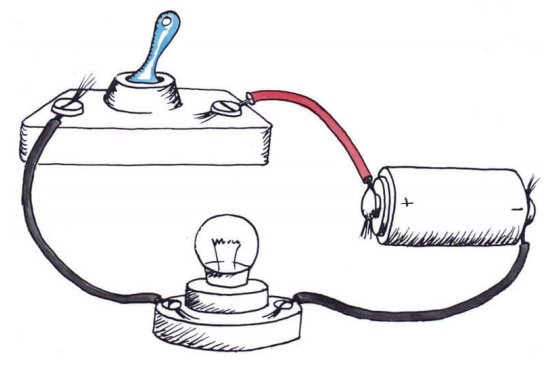

Yukarıdaki basit elektrik devresine,

I. 1 ampul ekleme
II. 1 pil ekleme
III. 1 ampul daha ekleme işlemleri sırası ile yapılıyor.

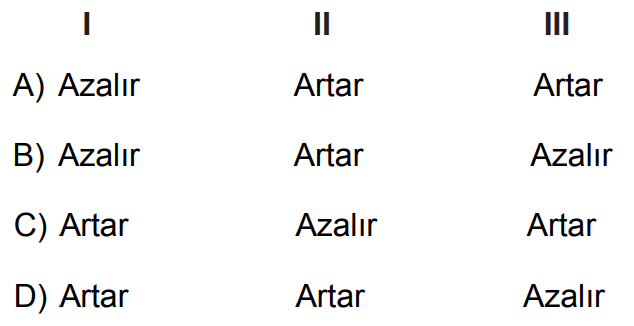

Bu işlemler sonucunda ampul parlaklığı nasıl değişmiştir?

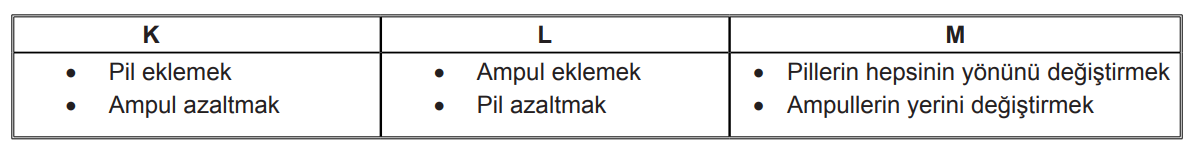

Çizelgede listelenen bazı olayların devrelerdeki ampullerin parlaklığına etkileri K, L, M ile gösterilmiştir.

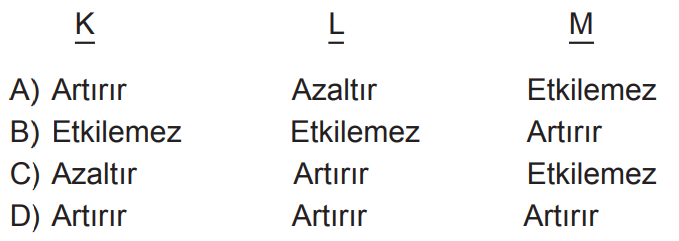

Buna göre, X, Y ve Z yerine aşağıdakilerden hangisi yazılmalıdır?

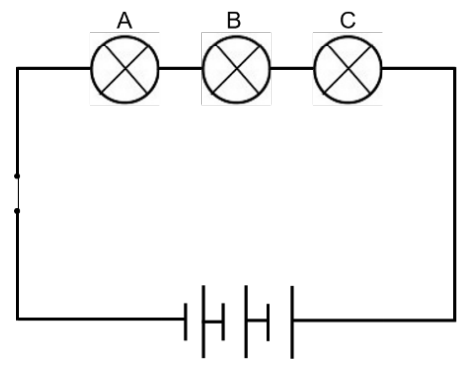

Şekildeki elektrik devresinden B ampulü çıkarıldığında aşağıdakilerden hangisi gözlemlenir?

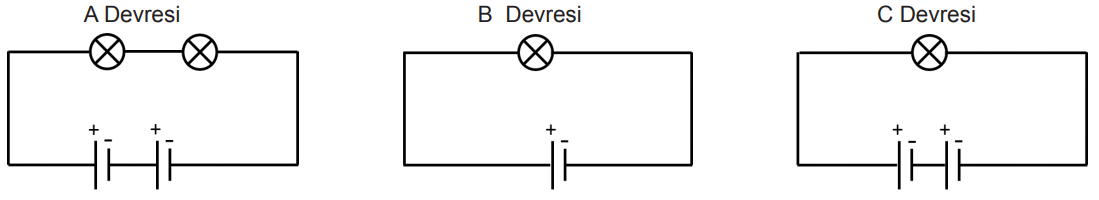

Aşağıdaki özdeş devre elemanları ile kurulmuş A, B ve C devrelerinin şemaları verilmiştir.

Devre şemaları ile ilgili verilen bilgilerden hangisi doğrudur?

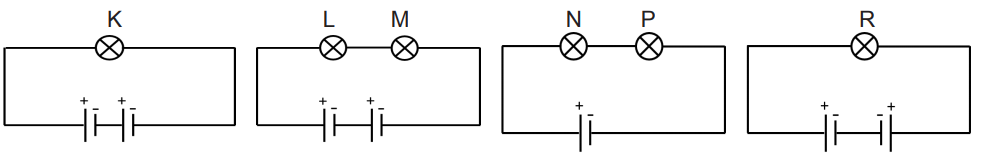

Şekillerde gösterilmiş olan K, L, M, N, P ve R lambalarından hangilerinin parlaklığı en fazladır?

Basit bir elektrik devresi ile ilgili,

I. Ütünün ışığının yanması
II. Lambanın söndürülmesi
III. Kapı zilinin çalması

verilen durumların hangilerinde devredeki anahtar açıktır?

Devre elemanlarının semboller ile gösterilmesi ile ilgili,

I. Ömer: Devre elemanı resimlerini çizmek sembollerini çizmekten daha kolaydır.
II. Hakan: Devre elemanı sembollerini çizmek resimlerini çizmekten daha kolaydır.
III.Ela: Elektrik devre elemanlarının sembolik gösterimi tüm ülkelerde ortaktır.
IV. Emine: Elektrik devre elemanlarının sembolik gösterimi her ülkede farklıdır.

verilen öğrenci yorumlarından hangileri yanlıştır?

Aşağıda deney yapmak için özdeş devre elemanları ile oluşturulmuş elektrik devreleri verilmiştir.

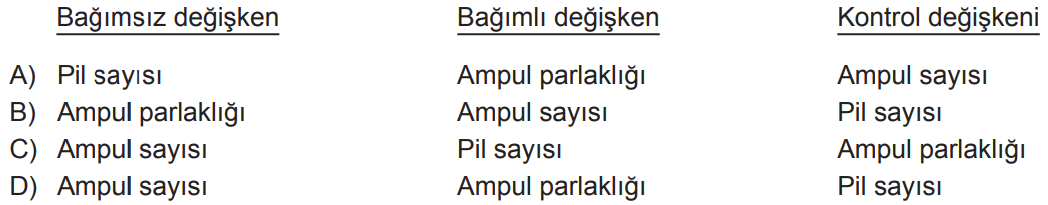

Devre elemanlarına bakarak yapılmak istenen deneyin değişkenleri hangisinde doğru olarak verilmiştir?

Hatice: Devredeki ampul sayısı arttıkça, ampullerin parlaklığı azalır.

Halime: Devredeki pil sayısı arttıkça ampullerin parlaklığı artar.

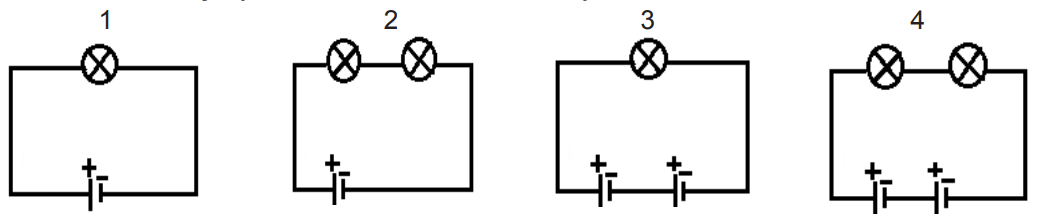

Bilgilerini kanıtlamak için yukarıdaki düzenekleri hazırlıyor.

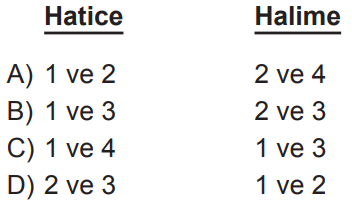

Buna göre, Hatice ve Halime hangi düzenekleri kullanmalıdır?
