5. Sınıf Fen Bilimleri Elektrik Devre Elemanları Test 11

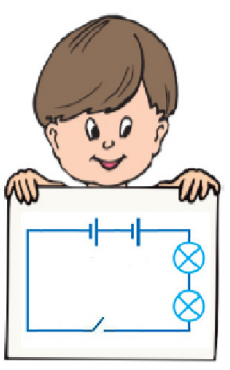

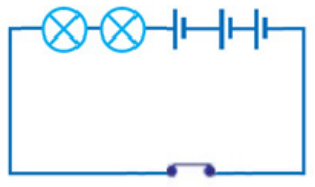

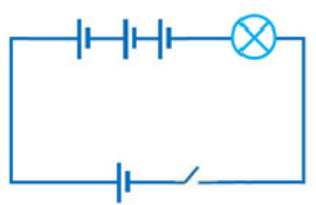

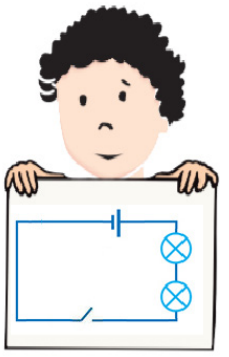

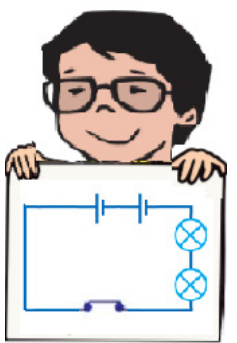

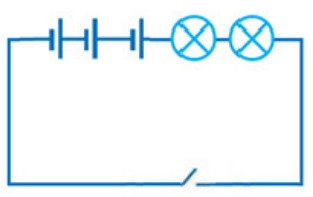

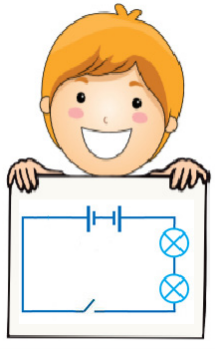

Berktuğ 3 pil, 2 lamba ve kapalı anahtardan oluşan bir elektrik devresi şeması çiziyor. Berktuğ’un çizdiği devre seçeneklerden hangisidir?

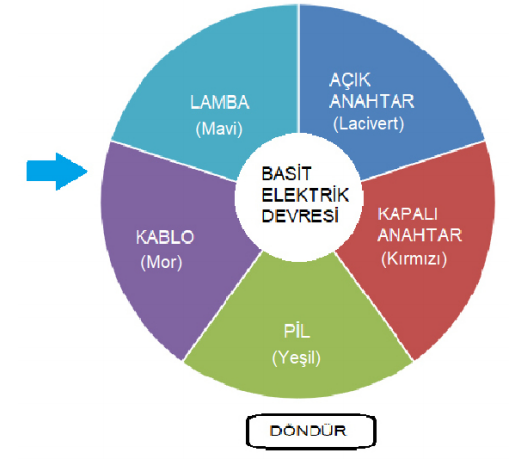

Öğretmen sınıfa hazırladığı çarkıfelek oyununu getirmiştir.

Bir öğrenci 3 kez çevirmiş ve sırasıyla mor, kırmızı ve yeşil renklerin bulunduğu kısımlar ok ile gösterilen yere denk gelmiştir. Öğretmen sınıfta bulunan diğer öğrencilerden bunların tanımlarını eşleştirmelerini istemiştir.

I. Elektrik enerjisini ışık enerjisine dönüştüren devre elemanıdır.
II. Elektrik devresinde lambanın ışık verme için anahtarın bulunması gereken konumdur.
III. Elektrik devresindeki lambaya güç sağlayan devre elemanıdır.
IV. Elektrik devresinde lambanın ışık vermemesi için anahtarın bulunması gereken konumdur.
V. Elektrik devresinde elektriğin iletiminden sorumlu devre elemanıdır.

Eşleştirilen cevaplar hangisinde doğru verilmiştir?

Aşağıda ampul parlaklığı ile ilgili önermeler verilmiştir.

I. Ampul sayısı değiştirilmeden pil sayısı artarsa ampul parlaklığı artar.
II. Pil sayısı azalırsa ampul parlaklığı değişmez.
III. Pil sayısı azalırsa ampul parlaklığı artar.
IV. Pil sayısı değiştirilmeden ampul sayısı azalırsa ampul parlaklığı artar.

Buna göre önermelerden hangileri doğrudur?

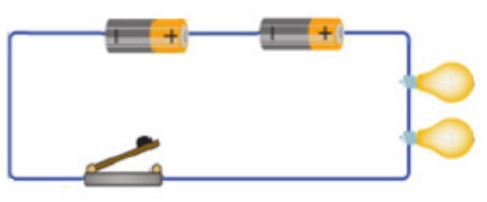

Mahir aşağıdaki elektrik devresini hazırlamıştır.

Mahir’in hazırladığı devrenin sembolik gösterimi aşağıdakilerden hangisidir?

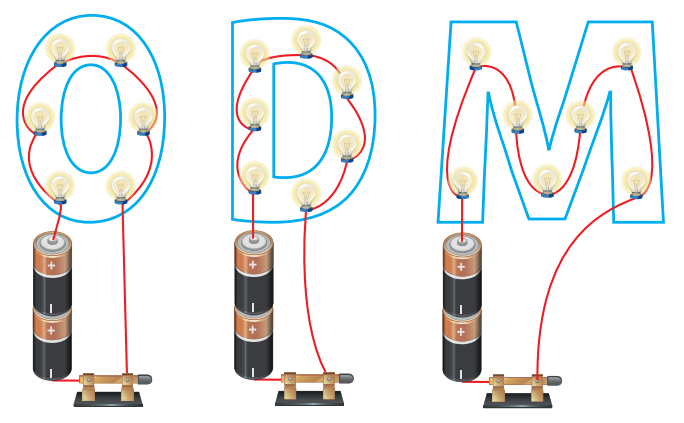

Aşağıda özdeş ampül ve pillerin kullanıldığu tabelanın elektrik devresi gösterimi verilmiştir.

Buna göre ampul parlaklığı düşünüldüğünde hangi seçenek doğrudur?

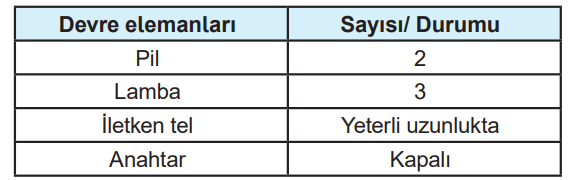

Aşağıda verilen tabloda devre elemanlarının sayısı ile durumu verilmiştir.

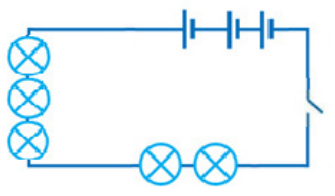

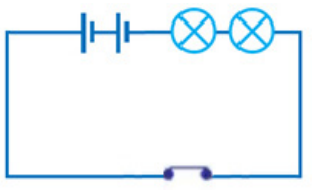

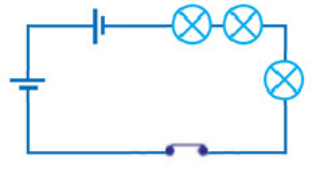

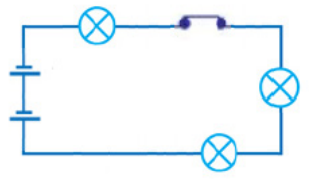

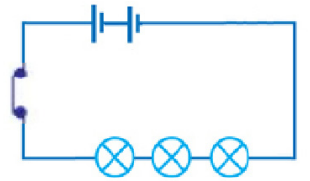

Tabloya göre çizilen aşağıdaki elektrik devresi şemalarından hangisi hatalıdır?

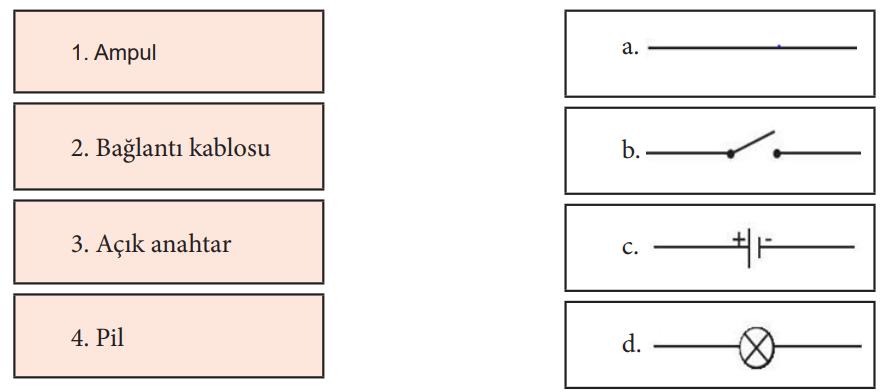

Aşağıda basit elektrik devresinde kullanılan devre elemanları ve sembolleri verilmiştir.

Devre elemanları ve sembollerinin doğru eşleştirilmesi hangi seçenekte doğru verilmiştir?

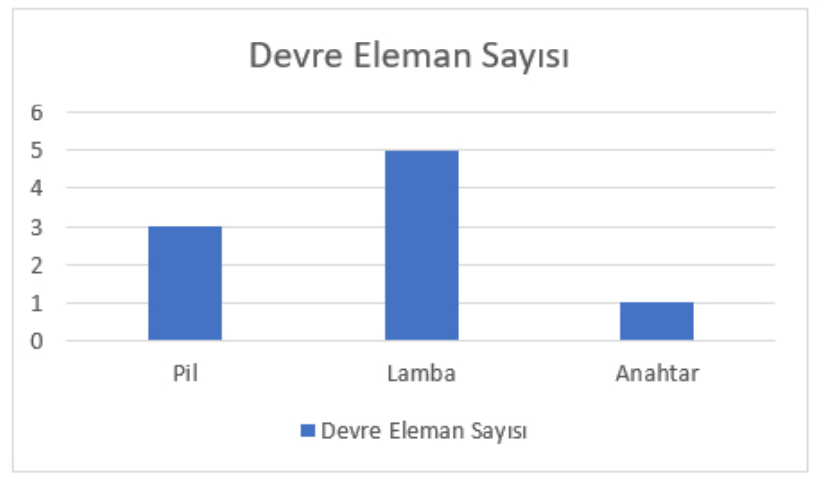

Aşağıdaki sütun grafiğinde bir elektrik devresinde bulunan devre elemanlarının adları ve sayıları verilmiştir.

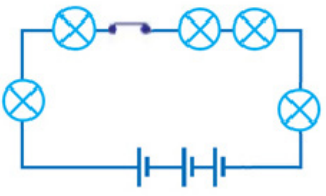

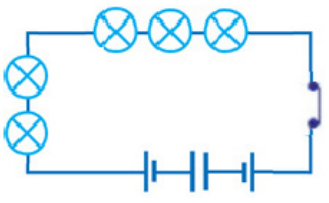

Elektrik devresinin lambaları ışık verdiğine göre; grafiğin gösterdiği elektrik devresinin şeması aşağıdakilerden hangisidir?

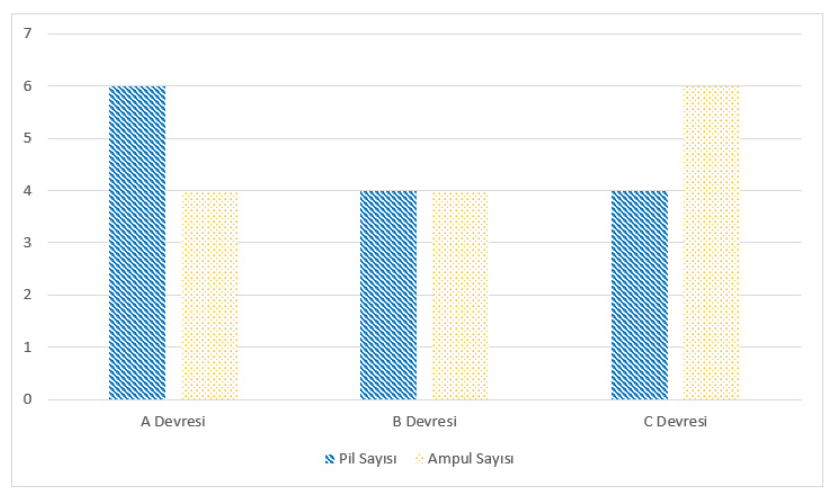

Ayşe üç farklı devre şeması çizmek için plan yapmış ve devrelerde kullanacağı pil ve ampul sayılarını grafiksel olarak göstermiştir.

Bu devrelerin ampul parlaklıkları çoktan aza doğru sıralandığında aşağıdaki şıklardan hangisi doğru olur?

Özlem Hanım’ın evinin koridorundaki iki lamba tek anahtar ile kontrol edilmektedir.

Buna göre Özlem Hanım’ın koridorundaki devrenin sembolik gösterimi hangisi gibidir?
