10. Sınıf Fizik Elektrik ve Manyetizma Test 9

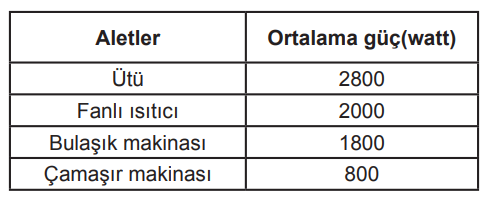

Bir evde bulunan elektrikli ev aletlerinin bazılarının ortalama güç değerleri 1 saat çalışmaları baz alınarak tabloda verilmiştir.

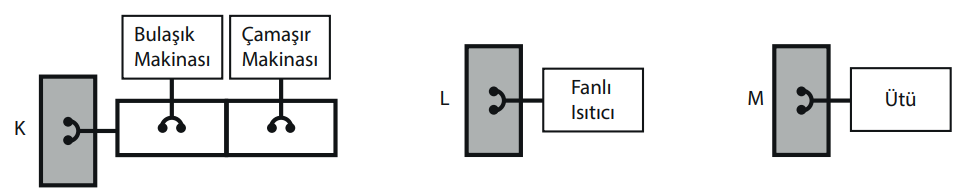

Verilen aletlerin evde kullanım durumları şema ile gösterilmiştir. Bulaşık ve çamaşır makinası K, fanlı ısıtıcı L ve ütü ise M prizine takılmıştır.

Buna göre;

I. En fazla enerjiyi ütü harcar.
II. En fazla akım K prizinden geçer.
III. En az akım L prizinden geçer.

hangileri doğrudur?
(Şehir gerilimi yaklaşık 220 V’tur.)

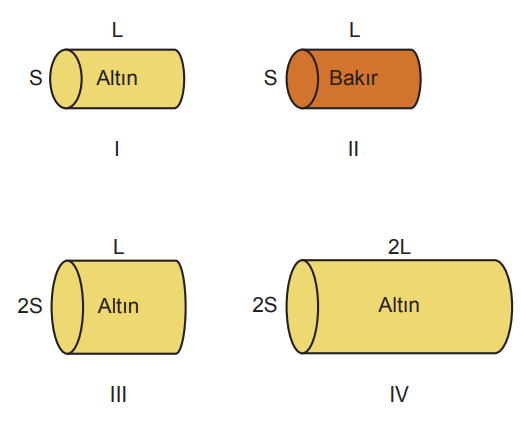

Kesit alanı, uzunluk ve cinsleri verilen dört metal parçası şekildeki gibidir.

Metal parçasının direncinin bağlı olduğu değişkenleri sınıf gösterisinde sunmak isteyen Elif, Yağız ve Hülya’nın görev dağılımı:

Elif : Metal parçasının uzunluğu direnci nasıl etkiler?
Yağız : Metal parçasının kesit alanı direnci nasıl etkiler?
Hülya : Metal parçasının cinsi direnci nasıl etkiler?
sorularının cevabını veren mini deneylerdir.

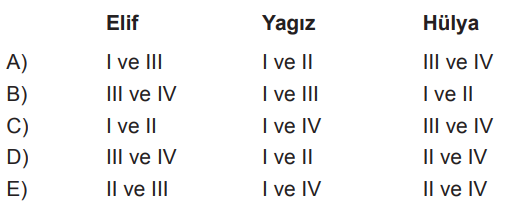

Buna göre, yapılacak mini deneylerde öğrencilerin hangi metal parçalarını kullanmaları uygun olur?

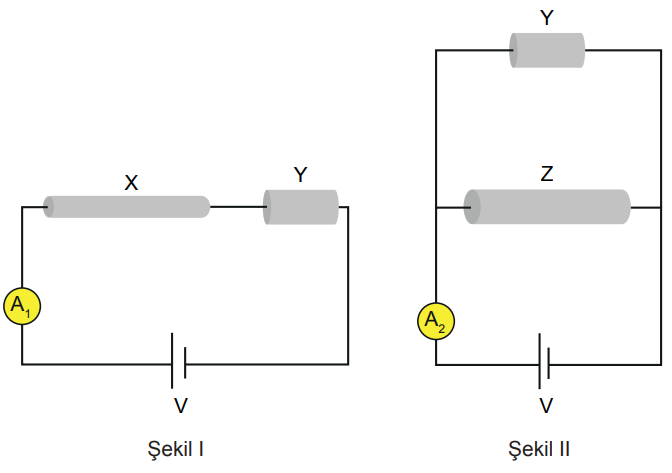

Deney yapan bir grup öğrenci X, Y ve Z metal parçaları, iç direnci önemsiz özdeş piller ve ampermetre kullanarak şekildeki devreleri hazırlıyor.

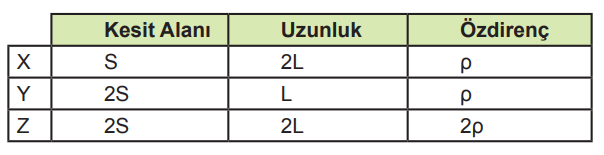

Kullanılan X, Y ve Z tellerinin özelliklerini veren tablo şekildeki gibidir.

Buna göre;
I. A₁ ampermetresinin gösterdiği değer, A₂ ampermetresinin gösterdiği değerden büyüktür.
II. X ve Z metal parçalarının dirençleri eşittir.
III. En büyük akım Z metal parçasından geçer.
yargılarından hangileri doğrudur?

Devreye bağlandığında iki nokta arasında potansiyel fark oluşturarak yüklü parçacıkların hareket etmesini sağlayan elektromotor kuvvetini meydana getiren devre elemanına üreteç ya da elektromotor kuvveti kaynağı denir.

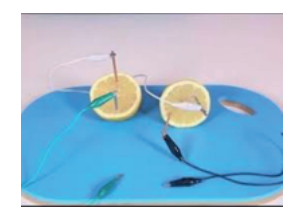

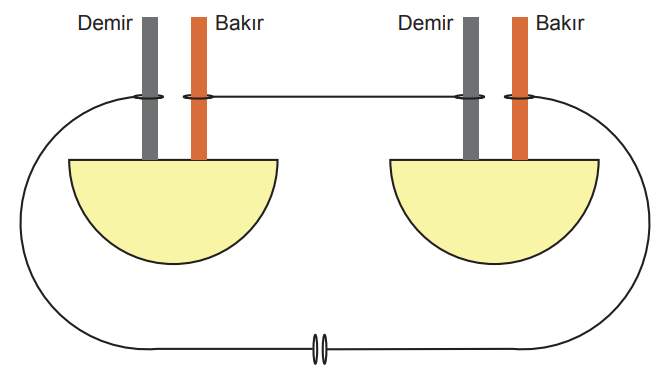

Meyvelerden elektrik üretebileceğini düşünen bir öğrenci limon kullanarak bunu ispatlamaya çalışıyor.

Malzemeler
● Limon
● Dört adet bakır çubuk
● Dört adet çinko çubuk
● Üç adet kıskaçlı kablo
Limonu ikiye keserek her bir yarısına bir bakır ve bir çinko çubuk saplıyor. Oluşan limon pillerini kablolar yardımıyla birbirine bağlıyor. Devreye LED taktığında ışık verdiğini gözlemliyor.

Aynı deneyi sadece bakır veya sadece demir çubuklarla tekrarladığında ise lambanın yanmadığını görüyor.
Buna göre;
I. Limona saplanan demir ve bakır çubuklar potansiyel fark oluşmasına neden olmuştur.
II. Yapılan deneyde limon pilleri birbirine seri bağlanmıştır.
III. İki limon pili bakır çubuklardan birbirine bağlanırsa LED ışık vermez.
yargılarından hangileri doğrudur?

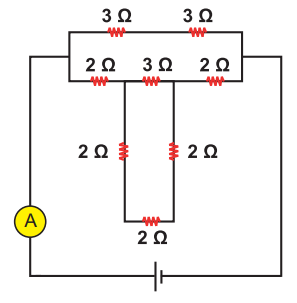

3 ve 2 Ω’luk dirençler kullanılarak oluşturulan elektrik devresine ampermetre ve iç direnci önemsiz 30 V’luk üreteç bağlanmıştır.

Buna göre ampermetrede okunan değer kaç A’dir?

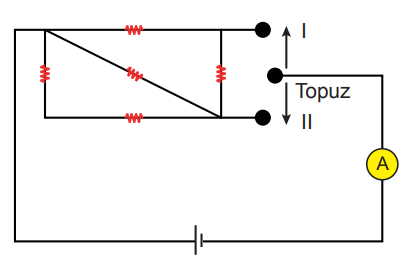

Özdeş dirençler, ideal ampermetre ve üreteç kullanılarak şekildeki devre oluşturuluyor. Kapalı devre için iletken topuz I yönünde çekilerek yukarıdaki topuza dokunduruluyor ve ampermetrede okunan değer i₁ oluyor. İletken topuz II yönünde çekilerek alttaki topuza dokundurulduğunda ise ampermetrede okunan değer i₂ oluyor.

Buna göre ampermetrede okunan değerler oranı nedir?

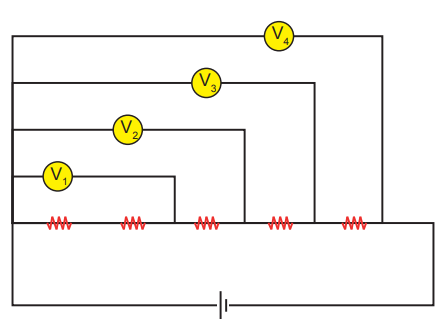

Özdeş dirençler, ideal voltmetreler ve iç direnci önemsiz üreteç kullanılarak şekildeki devre oluşturuluyor.

Buna göre;

I. V₄ voltmetresinde okunan değer, üretecin gerilimine eşittir.
II. V₁ voltmetresinde okunan değer V₃ voltmetresinde okunan değerin yarısı kadardır.
III. V₄ voltmetresinde okunan değer V₂ voltmetresinde okunan değerin iki katı kadardır.

yargılarından hangisi yanlıştır?

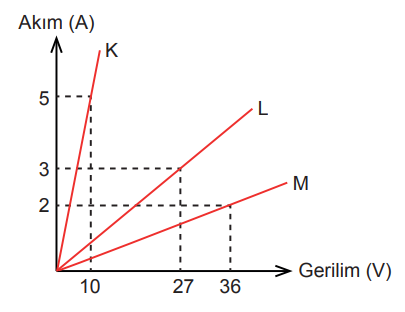

6 Ω’luk üç direnç kullanılarak K, L ve M devreleri oluşturuluyor. Devreler gerilim değeri arttırılabilen üreteçlere takılıyor. K, L ve M devrelerinde gerilime bağlı akım grafiği şekildeki gibi oluyor.

Buna göre;

I. Eşdeğer direncin en büyük olduğu devre M devresidir.
II. K devresinde dirençler birbirine paralel bağlanmıştır.
III. L devresinde iki direnç paralel diğeri onlara seri bağlanmıştır.

yargılarından hangileri doğrudur?

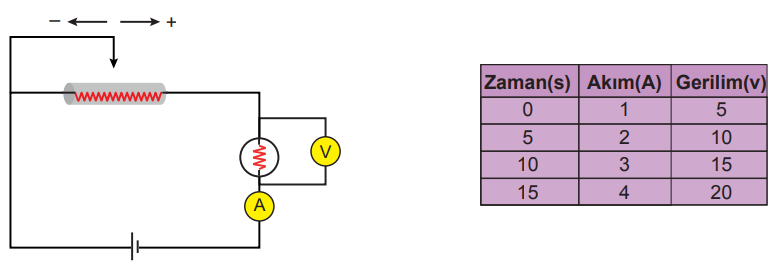

Lamba, reosta ve iç direnci önemsiz üreteç ile şekildeki devre kuruluyor. Reostanın sürgüsü hareket ettirilerek lambaya bağlı ampermetre ve voltmetrede okunan değerler kaydediliyor.

Yapılan deneyde akım ve gerilimin zamanla değişimi tablodaki gibidir.

Buna göre;

I. Lambanın direnci 5Ω kadardır.
II. Reostanın sürgüsü + yönde hareket etmiştir.
III. Zamanla devrenin eşdeğer direnci azalmıştır.

yargılarından hangileri doğrudur?

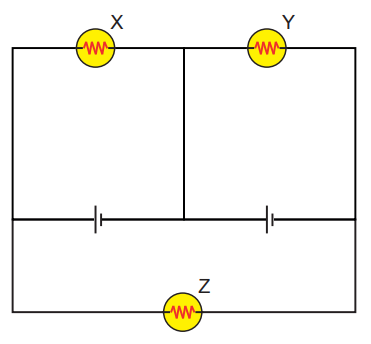

Özdeş X, Y ve Z lambaları ile özdeş ve iç dirençleri önemsiz üreteçler kullanılarak şekildeki devre oluşturuluyor.

Buna göre yapılan yorumlardan hangisi yanlıştır?
