10. Sınıf Fizik Elektrik ve Manyetizma Test 11

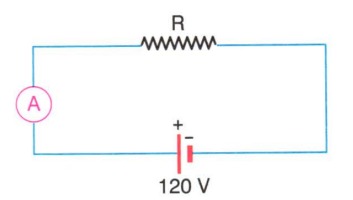

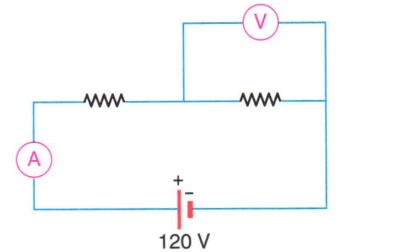

R direnci ve üreteçle kurulan şekildeki elektrik devresinde ampermetreden geçen akım 10 A dır. Homojen yapılı olan bu direnç üç eşit parçaya bölünerek ikisi aşağıdaki gibi bağlanıyor.

Buna göre,
I. Devrenin eş değer direnci 8 Ω dur.
II. Ampermetrede okunan değer 15 A dır.
III. Voltmetrede okunan değer 80 V dir.
yargılarından hangileri doğrudur? (Üretecin iç direnci önemsizdir.)

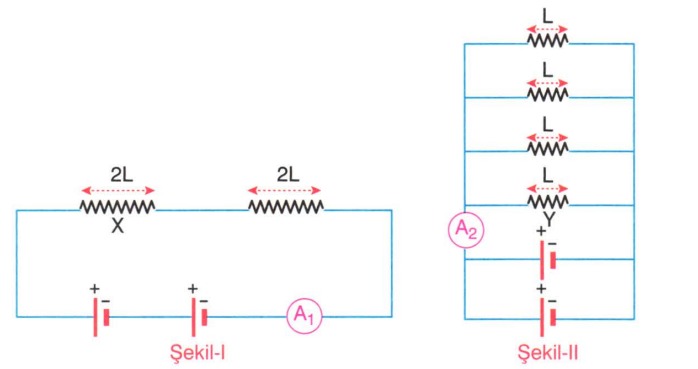

Bir öğrenci 2L uzunluğundaki iki iletken direnci ve özdeş iki üreteç kullanarak Şekil-I deki elektrik devresini kuruyor. Daha sonra öğrenci telleri ikiye bölerek L uzunluklu dört direnç oluşturarak aynı üreteçlerle Şekil-II deki elektrik devresini kuruyor.

Öğrencinin kurduğu elektrik devreleriyle ilgili olarak,
I. Şekil-I'deki devrenin eşdeğer direnci Şekil-II deki devrenin eşdeğer direncinden fazladır.
II. Şekil-I'deki X direnci ile Şekil-II deki Y direncinin uçları arasındaki gerilimler birbirine eşittir.
III. A₂ ampermetresinde okunan değer A₁ ampermetresinde okunan değerden daha büyüktür.
yargılarından hangileri doğrudur?

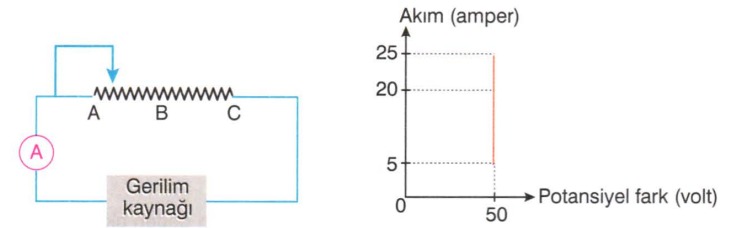

Bir grup öğrenci reosta adı verilen devre elemanını anlamak için yukarıdaki basit bir elektrik devresini kuruyorlar. Gerilim kaynağını çalıştıran öğrenciler reosta üzerinde bulunan sürgüyü A, B, C noktalarına hareket ettirerek ampermetrede okunan değeri kaydedip, şekildeki akım - potansiyel fark grafiğini çiziyorlar.
Buna göre,
I. Reosta en büyük direnç değerini A noktasında iken alır.
II. Reosta 2 Ω ile 10 Ω değerleri arasında değişken bir dirençtir.
III. Reostanın ucu A noktasından B noktasına doğru hareket ettirilirken, reostanın uçları arasındaki potansiyel fark artar.
IV. Reosta A noktasından C noktasına doğru hareket ettirilirken ampermetrede okunan değer sürekli artar.
yargılarından hangileri doğrudur?

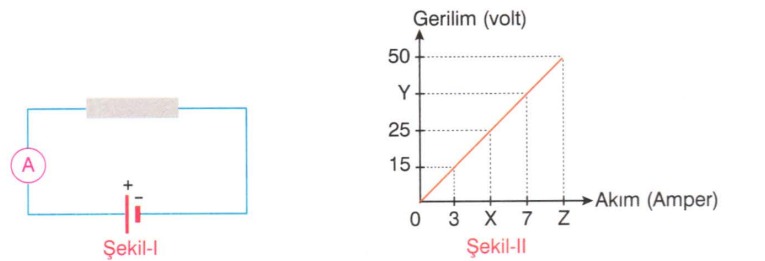

Bir metal parçası , ampermetre ve güç kaynağı ile Şekil - I deki elektrik devresi kuruluyor. Güç kaynağının değeri düzenli olarak arttırılıp ampermetrede okunan değerler kaydedilerek Şekil - II deki gerilim - akım grafiği çiziliyor.
Buna göre,
I. Metal parçasının direnci 5 n dur.
II. Grafikteki X değeri 5 A dı r.
III. Grafikteki Y değeri 35 V dir.
IV. Grafikteki Z değeri hesaplanamaz.
yargılarından hangileri doğrudur?
