10. Sınıf Fizik Elektrik ve Manyetizma Test 10

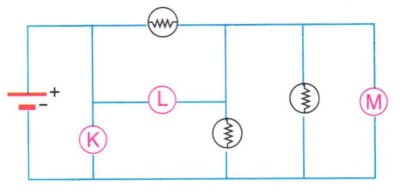

Bir öğrenci özdeş lambaları kullanarak şekildeki elektrik devresini kuruyor.

Buna göre,
I. K voltmetre, L ve M ampermetre ise, lambaların hiçbiri ışık vermez.
II. K ve L voltmetre, M ampermetre ise, bir lamba ışık verir.
III. K ampermetre, L ve M voltmetre ise, üç lamba da ışık verir.
yargılarından hangileri doğrudur?

Şehir şebekesinden gelen gerilimle beslenen bir evde, oturma odasındaki klima çalışırken salondaki klima da çalıştırılıyor.
Buna göre,
I. Oturma odasındaki klimanın uçları arasındaki potansiyel fark değişmez.
II. Elektrik sayacından çekilen ak m artar.
III. Oturma odasındaki klimanın gücü azalır.
yargılarından hangileri doğrudur?

Ali, salondaki özdeş üçlü avizedeki bir lambayı açtığında verdiği ışık miktarının diğer iki lambayı açtığında
da değişmediğini gözlemliyor.

Ali bu durumdan yola çıkarak,
I. Elektrikli aletler birbirine paralel bağlandığı için çalışan lamba sayısı diğer lambanın verdiği ışık miktarını etkilemez.
II. Çalışan lamba sayısının artması , her bir lambadan geçen akım miktarını değiştirmez .
III. Paralel bağlı devrelerde, akım dirençle doğru orantılıdır.
ifadelerinden hangilerine ulaşabilir?

Evlerde güvenlik aracı olarak sigorta kullanılmaktadır. Sigorta panellerinde çok sayıda düğme bulunmaktadır. Bunlardan biri evin tesisatının tamamına bakarken, diğerleri belirli parçalardan sorumludur.

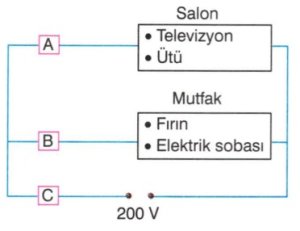

Bir eve ait elektrik tesisatında bulunan A, B ve C sigorta düğmelerinin sorumlu olduğu tesisat parçaları aşağıdaki şekildeki gibidir.

- Salonda gücü 600 watt olan televizyon çalışırken, gücü 2000 watt olan ütünün fişi prize takılıyor.
- Mutfakta gücü 2200 watt olan fırın ile gücü 4000 watt olan elektrik sobası aynı anda çalıştırılıyor.
Şehir gerilimi 200 V olarak kabul edilirse, aşağıdaki ifadelerden hangisi yanlıştır?

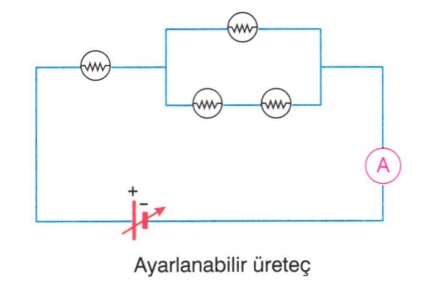

Bir grup öğrenci ayarlanabilir üreteç ve lambalarla şekildeki elektrik devresini kuruyor. Üretecin gerilimi sürekli arttırıldığında ampermetrede okunan değerin önce sürekli arttığını, sonra da sıfır olduğunu gözlemliyor.
Buna göre,
I. Lambaların parlaklığı önce sürekli artar.
II. Ampermetre sıfırı gösterdiği anda lambaların hiçbiri ışık vermez.
III. Ampermetrenin sıfırı göstermesinin sebebi, aşırı ısınan lambaların telinin kopması olabilir.
yargılarından hangileri doğrudur?
