10. Sınıf Fizik Elektrik ve Manyetizma

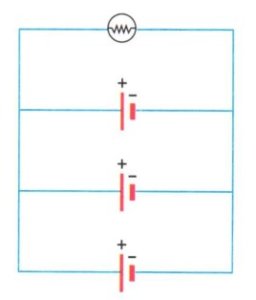

Ali, odayı aydınlatmak için elindeki iç direnci önemsenmeyen üç pili ve lambayı kullanarak aşağıdaki düzeneği kuruyor.

Ali'nin arkadaşları olan Emre, Ezgi ve Şirin devrede farklı amaçlarla değişiklikler yapıp , düzeneği değiştiriyorlar.
• Odayı daha fazla aydınlatmak isteyen Emre, devreyi aşağıdaki gibi kuruyor.

• Daha uzun süre aydınlatmak isteyen Ezgi, devreyi aşağıdaki gibi kuruyor.

• Lambanın ışık vermemesini isteyen Şirin, devreyi aşağıdaki gibi kuruyor.

Buna göre, Emre, Ezgi ve Şirin'in kurmuş olduğu elektrik devrelerinden hangileri amaçları doğrultusunda kurulmuş olur?

Fizik laboratuvarı dersinde öğretmen boyu L, kesit alanı S olan iletken bir tel, potansiyel farkı V olan üreteç ve lamba ile şekildeki elektrik devresini kuruyor. Ahmet açık olan S anahtarını kapattığında X lambasının ışık verdiğini gözlemliyor. Ahmet verilen elektrik düzeneğinde değişiklikler yaparak X lambasının daha parlak ışık vermesini istiyor.

Buna göre, Ahmet'in kurduğu elektrik devresi aşağıdakilerden hangisi gibi olabilir?
(Üretecin iç direnci önemsizdir.)

• Bir elektrik devresinde ampermetre bir lambaya paralel bağlanırsa, o lamba kısa devre olur.
• Bir elektrik devresinde voltmetre bir lambaya seri bağlanırsa, o lambadan akım geçmez.
Buna göre, aşağıdaki hangi devrede yukarıda verilen bilgiler doğrultusunda özdeş X ve Y lambalarının parlaklıkları aynı olur?
