10. Sınıf Fizik Elektrik ve Manyetizma Test 14

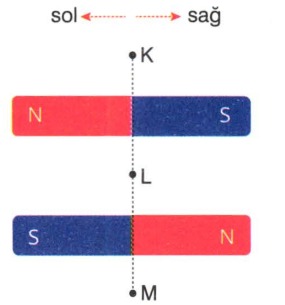

Birbirine paralel yerleştirilmiş, özdeş iki çubuk mıknatıs şekildeki gibidir.

Mıknatıslar ile aynı düzlemde bulunan K, L, M noktalarında oluşan manyetik alan yönü aşağıdakilerden hangisi gibidir? (L noktası mıknatısların tam ortasındadır )

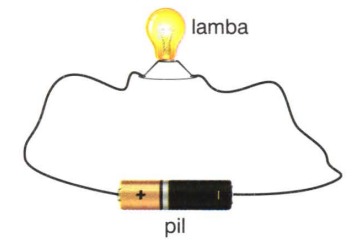

Fizik öğretmeni fizik laboratuvarında bir ampulü pile şekildeki gibi bağlayarak basit bir elektrik devresi kuruyor. Sadece ampulün gücü ve potansiyel farkı bilinmesi durumunda hangi niceliklerin bulunabileceğini
öğrencilerine soruyor. Öğrencilerden bazıları aşağıdaki cevapları veriyor.
Erkin: Ampulün direnci,
Hande: Ampulün üzerinden geçen akım,
İlayda: 5 saniyede lambanın harcayacağı elektrik enerjisi
Buna göre, öğrencilerin verdiği cevapların hangilerini öğretmen doğru olarak kabul etmiştir?
(Pilin iç direnci önemsenmiyor.)

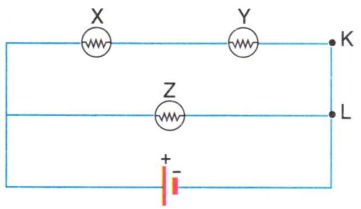

Özdeş ampullerle şekildeki elektrik devresi oluşturuluyor.
Buna göre, devredeki K ile L arasındaki teli çıkarıp aynı yere,
I. ampermetre,
II. voltmetre,
III. ampul
devre elemanlarından hangileri yerleştirilirse, Z ampulünün parlaklığı değişmez?
(Üretecin iç direnci önemsizdir.)

Fizik öğretmeni sınıftaki öğrencilerden kuracakları elektrik devrelerinde anahtar, voltmetre, ampermetre kullanarak zil çalarken lambanın ışık vermesini ama ısıtıcının çalışmamasını modellemelerini istemektedir.
Öğrencilerden bazılarının modellemeleri aşağıdaki gibi olduğuna göre, öğrencilerden hangisi yanlış bir model çizmiştir?

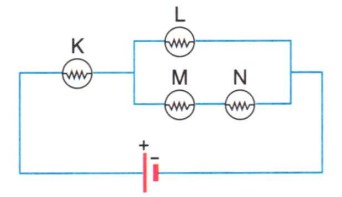

Özdeş K, L, M ve N lambalarıyla şekildeki elektrik devresi kuruluyor.

Lambalardan birinin kesinlikle sağlam olduğu bilindiğine göre, devredeki lambaların ışık vermesi ile ilgili aşağıdaki ifadelerden hangisi yanlıştır?
