7. Sınıf Fen Bilimleri Elektrik Devreleri Test 9

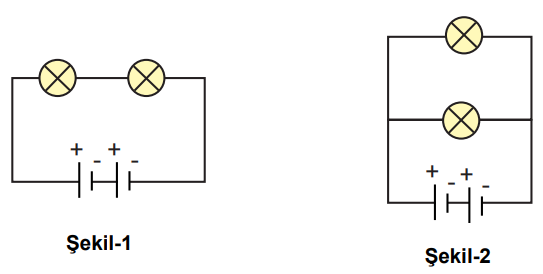

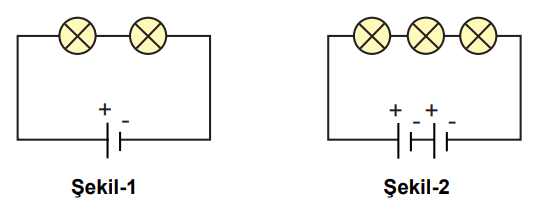

Emre, özdeş devre elemanlarını kullanarak aşağıdaki düzenekleri kurmuştur.

Emre Şekil-2'deki ampullerin Şekil-1'deki ampullere göre daha parlak yandığını fark etmiştir.

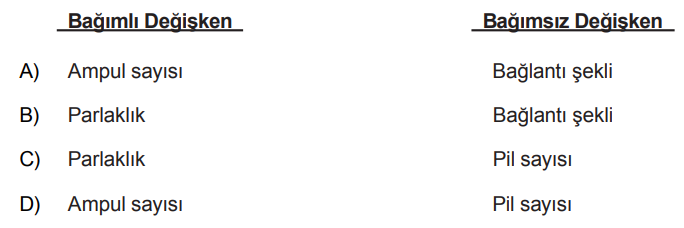

Buna göre Emre'nin yaptığı deneyin değişkenleri nelerdir?

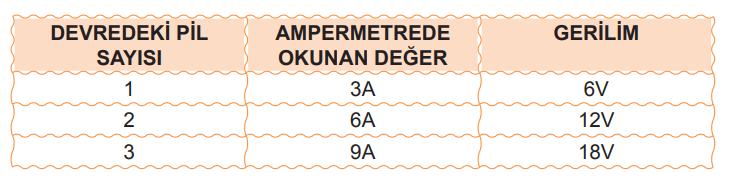

Basit bir elektrik devresinde yalnızca pil sayısı değiştirilmiş ve devreden geçen akım ve gerilim değerleri aşağıdaki tabloya kaydedilmiştir.

Bu verilere göre,

I. Pil sayısının artması gerilimi arttırmıştır.
II. Gerilimin artması akımı artırmıştır.
III. Devredeki gerilim/akım oranı değişmemiştir.

çıkarımlarından hangilerine ulaşılabilir?

Şekildeki elektrik devresini kuran Ceren, devredeki ampul parlaklığının, devredeki gerilim ile doğru orantılı olduğuna dair bir hipotez kuruyor.

Ceren kurduğu devrenin yanına hangi ikinci devreyi kurarsa hipotezini kanıtlamış olur?

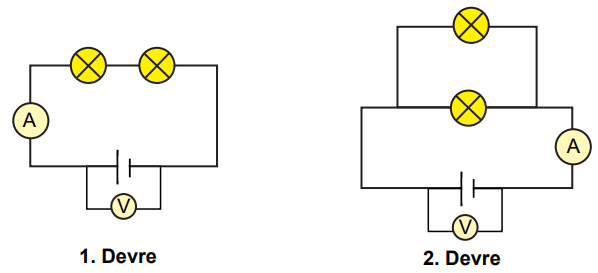

Beril, özdeş ampul ve pillerle aşağıdaki devreleri kurmuştur.

Yaptığı etkinliğe göre,

I. Şekil 1'deki gerilim V kadar ise Şekil 2'deki gerilim 2V kadardır.
II. Şekil 2'deki ampuller daha parlak yanar.
III. Şekil 1'deki devreden geçen akım Şekil 2'deki devreden geçen akımdan daha fazladır.

sonuçlarından hangilerine ulaşabilir?

Bir elektrik devresinde gerilimin, akıma oranı her zaman sabittir. Bu oran direnç olarak ifade edilir.

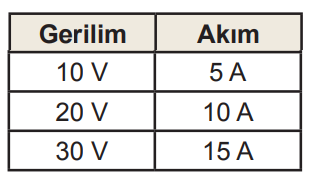

Aşağıdaki tabloda bir devreden geçen akım ve devrenin gerilimi verilmiştir.

Bu devrenin direnç-akım grafiği nasıl olmalıdır?

Bahçenin süsleme ve aydınlatılması için özdeş ampullerle kurulan devrelerde, ampullerden biri ya da birkaçı patlarsa diğer ampuller yanmaya devam eder.

Bu bilgilerden yola çıkarak yapılan yorumlardan hangisi doğrudur?

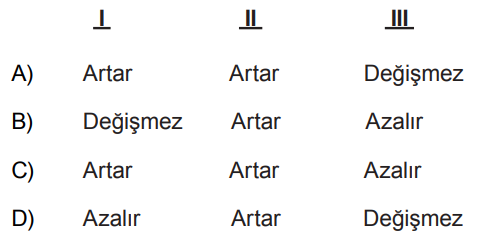

Şekildeki basit elektrik devresi kurulmuştur.

Aşağıda bu devre ile ilgili bazı eksik cümleler verilmiştir.

I. Bir ampul daha seri bağlanırsa direnci …………
II. Bir ampul daha paralel bağlanırsa anakoldaki akım …………
III. Bir ampul daha paralel bağlanırsa gerilim …………

Bu cümlelerin doğru olması için aşağıdakilerden hangisi ile tamamlanması gerekir?

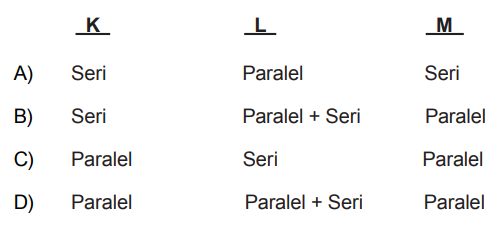

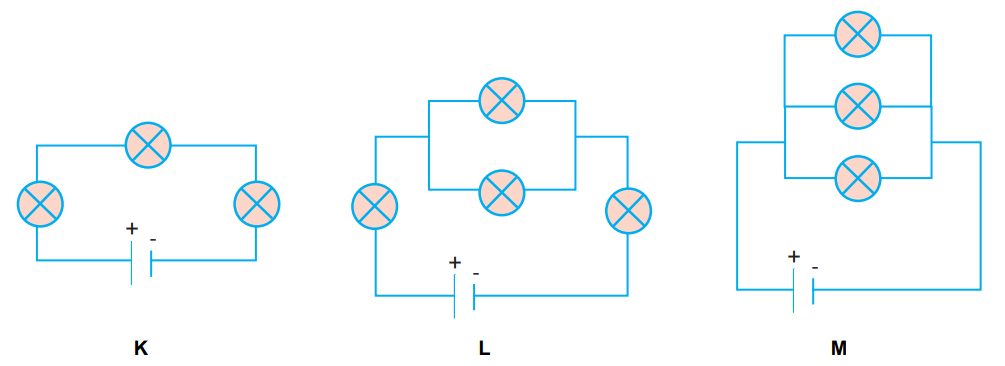

Özdeş devre elemanları ile kurulmuş K, L ve M devreleri verilmiştir.

Devrelerdeki ampullerin bağlanma çeşitleri için verilenlerden hangisi doğru olur?

Özdeş ampuller ve piller kullanılarak hazırlanan devreler aşağıda verilmiştir.

Kurulan devreler ile ilgili aşağıdaki grafiklerden hangisi çizilemez?

Elektrik enerjisinin devrede iletimi,

I. Negatif yüklerin hareketi ile olur.
II. Pozitif yüklerin hareketi ile olur.
III. Pozitif ve negatif yüklerin zıt yönde hareketi ile gerçekleşir.
IV. Yüklerin teması ile birbirine aktarılır.

ifadelerinden hangisi ile açıklanır?
