7. Sınıf Fen Bilimleri Elektrik Devreleri Test 11

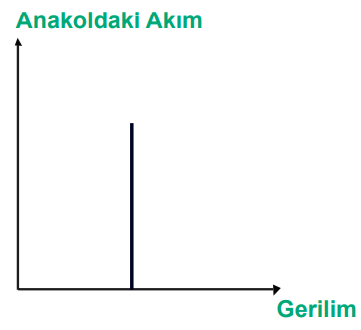

Bir elektrik devresinde yapılan değişiklikten sonra aşağıdaki grafik çizilmiştir.

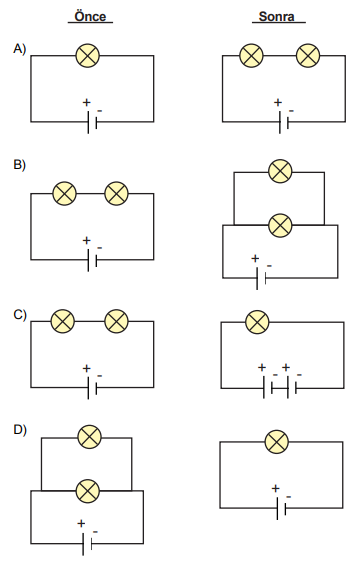

Bu değişiklik aşağıdakilerin hangisinde doğru olarak gösterilmiştir?

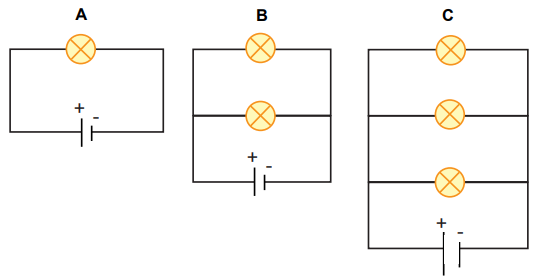

Özdeş pil ve ampuller kullanılarak şekilde verilen devreler oluşturulmuştur.

Buna göre ampul parlaklıklarının karşılaştırılması nasıl olmalıdır?

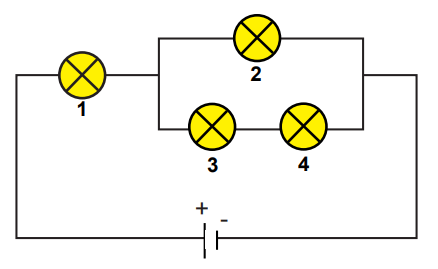

Şekilde verilen elektrik devresini özdeş ampullerle kuran İlyas, 1 ve 4 numaralı ampullerin farklı parlaklıkta yandığını fark etmiştir.

İlyas bu farkı açıklamak için hangi cümleyi kurmuş olabilir?

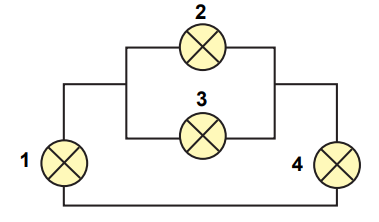

Şekilde verilen elektrik devresini kuran Yıldırım ampullerin yanmadığını fark etmiştir.

Yıldırım ampullerin yanması için devrede nasıl bir değişiklik yapmalıdır?

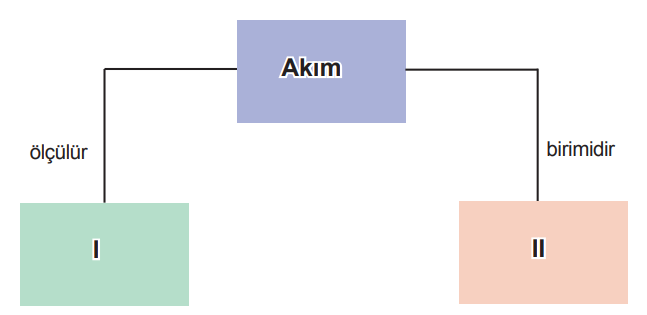

Aşağıda bir kavram haritası hazırlanmıştır.

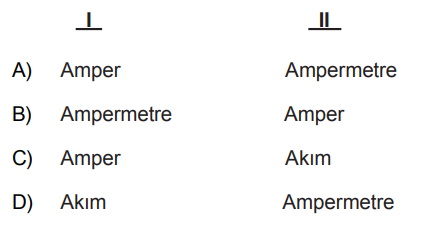

Verilen kavram haritasındaki I ve II nolu kutulara hangi kelimeler yazılabilir?

Bir iletkenin uçları arasındaki gerilimin iletkenden geçen akıma oranı, iletkenin direncine eşittir.

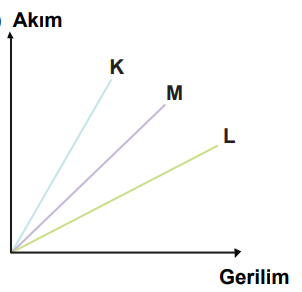

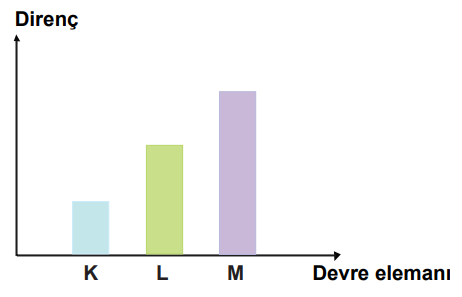

Aşağıda K, L ve M devre elemanlarının dirençlerini gösteren grafik verilmiştir.

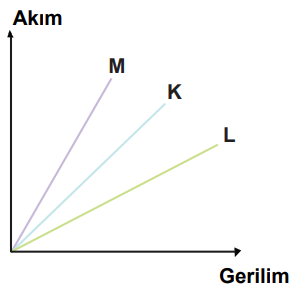

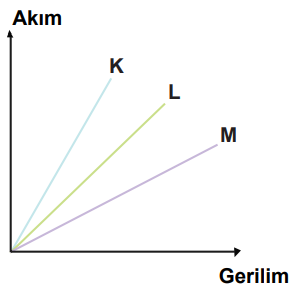

Buna göre bu devre elemanlarına ait gerilim - akım grafiği aşağıdakilerden hangisidir?

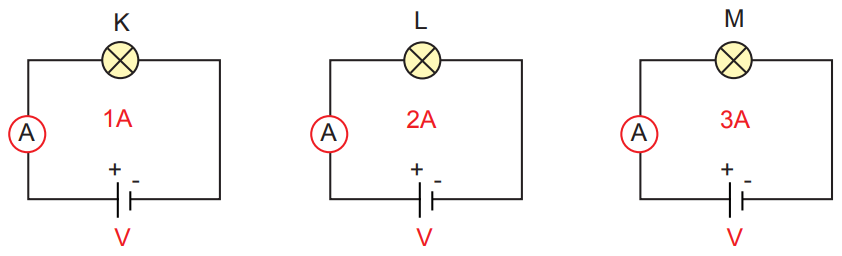

Özdeş piller ve K, L ve M ampulleriyle kurulmuş devrelerde akım değerleri verilmiştir.

Buna göre ampul dirençlerinin büyüklükleri arasındaki ilişki aşağıdakilerden hangisidir?

Basit bir elektrik devresinin şematik gösterimi aşağıda verilmiştir.

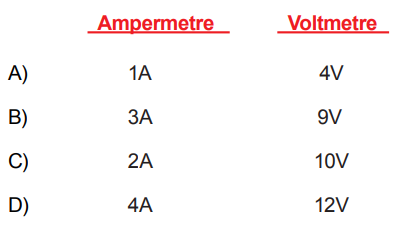

Devredeki ampulün direnci en büyük olduğunda ampermetre ve voltmetrenin gösterdiği değerler aşağıdakilerden hangisi olabilir?

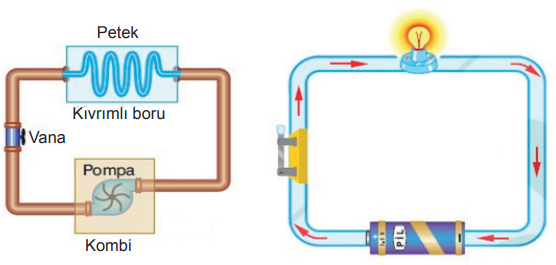

Kalorifer tesisatı düzeneğinde, kombide bulunan pompa tarafından itilen su vanadan geçtikten sonra kalorifer peteğinin içinde bulunan kıvrımlı borular içinde zorlanarak ilerler. Su, devrini tamamlamak için borularda ilerleyerek tekrar kombiye ulaşır.

Basit bir elektrik devresinde elektrik enerjisinin aktarılması kalorifer tesisatına benzetilmiş ve şematik gösterimi verilmiştir.

Buna göre verilenlerden hangisi yanlıştır?

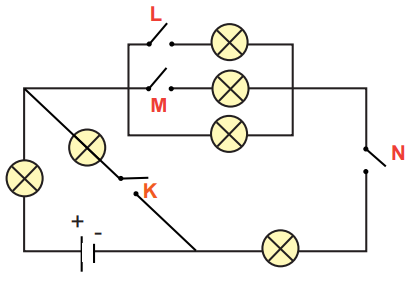

Özdeş ampüllerle kurulan basit bir elektrik devresinin şematik gösterimi verilmiştir.

Verilen elektrik devresi ile ilgili,

I. Sadece K anahtarı kapatıldığında iki tane ampül ışık verir
II. K ve N anahtarları kapatıldığında üç tane ampül ışık verir
III. Tüm ampullerin ışık vermesi için tüm anahtarlar kapatılmalıdır

yorumlarından hangileri doğrudur?

Verilen elektrik devresinde ampülün ışık vermediği görülmektedir.

Aşağıdakilerden hangisi yapılırsa ampülün ışık vermesi sağlanabilir?

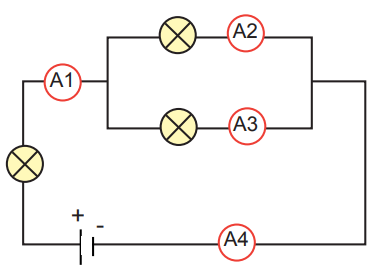

Özdeş ampül ve ampermetrelerle oluşturulmuş bir devre şeması verilmiştir.

Bu devredeki ampermetrelerin gösterdiği değerler arasındaki ilişki hangisinde doğru verilmiştir?

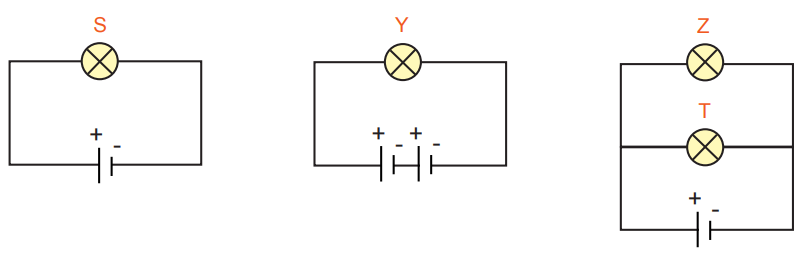

Özdeş ampul ve pillerle aşağıdaki deney düzenekleri kuruluyor.

Yapılan deneyde Y lambasının S’den daha parlak, Z ve T lambalarının ise aynı parlaklıkta yandıkları gözlemleniyor.

Yalnızca bu etkinlik sonuçlarına göre,

I. Devrede pil sayısı artarsa ampul parlaklığı artar.
II. Paralel bağlı devrelerde özdeş ampuller aynı parlaklıkta yanar.
III. Bir devredeki gerilimin devreden geçen akıma oranı sabittir.

çıkarımlarından hangileri yapılabilir?

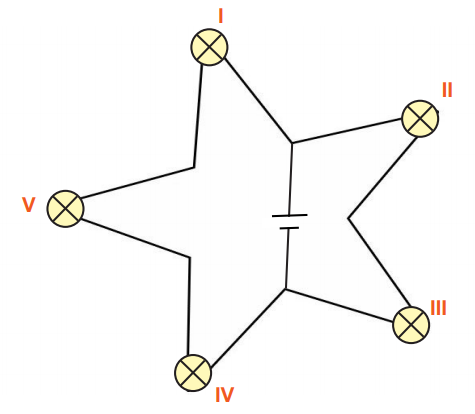

Aşağıda özdeş ampuller ile kurulan devrenin şematik gösterimi verilmiştir.

Verilen elektrik devresindeki ampullerden hangileri paralel kollardadır?

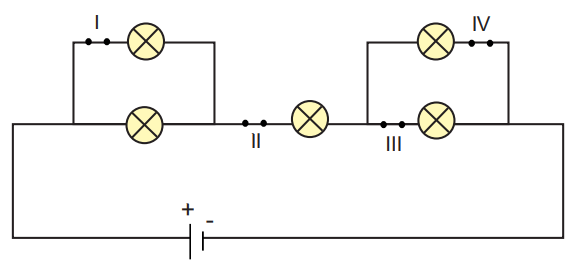

Özdeş ampul ve anahtarlar kullanılarak şekildeki devre kurulmuştur.

Devredeki hangi anahtarın açılması bütün ampulleri söndürür?
