7. Sınıf Fen Bilimleri Elektrik Devreleri

Bir deneyde özdeş devre elemanları ile şekildeki üç devre kuruluyor. Daha sonra devrelerdeki anahtarlar kapatılarak lamba parlaklıkları gözlemleniyor.

Buna göre kurulan devrelerle yapılan deneyin değişkenleri aşağıdakilerden hangisi gibi olabilir?

Bir öğrenci devrenin toplam gerilimdeki değişim ile ampullerin parlaklıkları arasındaki ilişkiyi araştırmak için öncelikle 1. devreyi hazırlıyor.

Buna göre 2. devre aşağıda verilen elemanlardan hangisiyle oluşturulursa araştırma tamamlanmış olur?
(Kullanılan devre elemanları özdeştir.)

Grafikte I, II, III ve IV ampullerine ait akım-gerilim değişimleri verilmiştir.

Bu ampullerin her biriyle üzerlerinden aynı akımın geçtiği devreler kuruluyor.

Buna göre ampullerin parlaklıkları nasıl sıralanır?

Bir araştırmacı, ampul ve pilden oluşan basit bir elektrik devresi kuruyor. Ampulün üzerinden geçen akımı ve ampulün uçları arasındaki gerilimi ölçüyor. Kurduğu devreye sırayla ikinci ve üçüncü pili bağlayarak yaptığı ölçümleri tekrar ediyor. Elde ettiği tüm ölçüm değerlerini şekildeki tabloya kaydediyor.

Tabloda verilen bilgilere göre,

I. Bir iletkenin iki ucu arasındaki gerilim ile iletkenden geçen akım şiddeti doğru orantılıdır.
II. İletkenin üzerinden geçen akımın artması ya da azalması iletkenin direncini değiştirmez.
III. Direncin az olduğu koldan büyük akım, direncin çok olduğu koldan küçük akım geçişi olur.

çıkarımlarından hangilerine ulaşılabilir?

Kapalı bir devre ile ilgili,

I. Elektrik akımının yönü - kutuptan + kutba doğru olduğu kabul edilir.
II. Yalnızca paralel bağlı bir devrede ampul sayısı artıkça parlaklık değişmez.
III. Akım şiddetinin gerilime oranı direncin değerini verir.

ifadelerinden hangileri doğrudur?

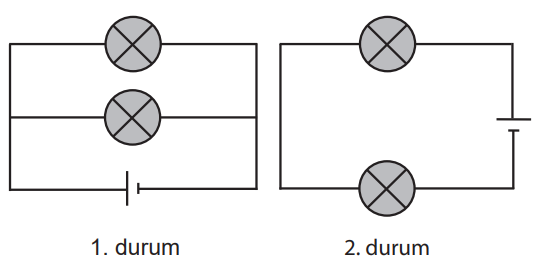

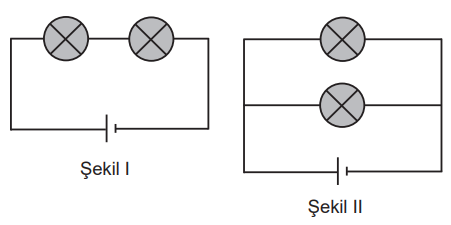

Şekil 1’deki devreye bir ampul daha eklenerek Şekil 2’deki devre elde ediliyor.

Tüm ampuller özdeş olduğuna göre verilen ifadelerden hangisi doğrudur?

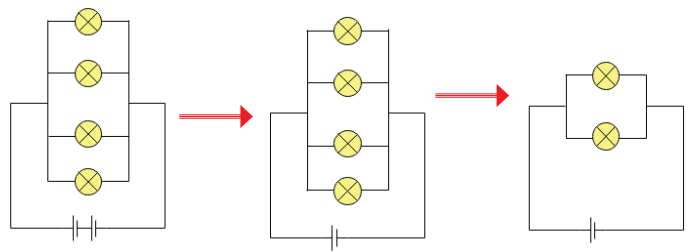

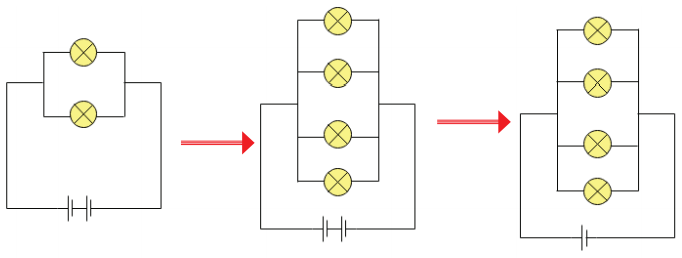

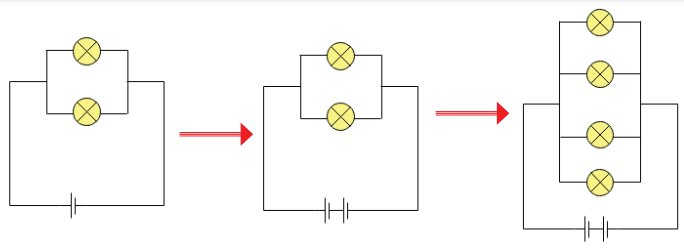

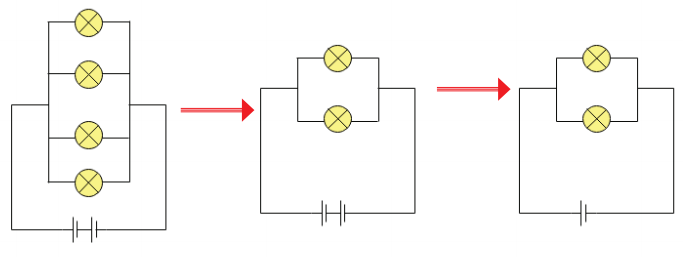

Paralel bağlı devrelerdeki ampul sayısının ampul parlaklığına etkisi aşağıdakilerden hangisiyle araştırılabilir?

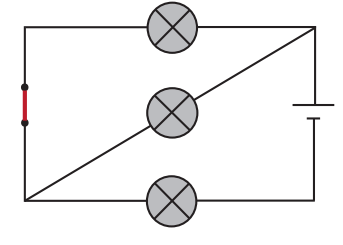

Bir öğrenci özdeş devre elamanları kullanarak şekildeki elektrik devrelerini kuruyor.

Buna göre P, R ve S ampullerinin parlaklığını gösteren grafik aşağıdakilerden hangisidir?

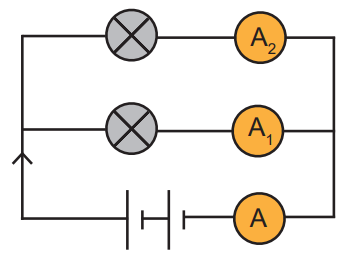

Özdeş ampuller kullanılarak oluşturulan devrelerdeki voltmetre ve ampermetrede okunan değerler aşağıdaki gibidir.

Buna göre,

I. Bir iletkenin iki ucu arasındaki gerilimin o iletkenden geçen akım değerine oranı sabittir.
II. Devrelerde kullanılan piller farklıdır.
III. Kullanılan ampullerin, üzerinden geçen elektrik akımına gösterdiği dirençler farklıdır.

yargılarından hangileri söylenebilir?

Bir öğrenci özdeş devre elamanları kullanarak K, L ve M devrelerini kuruyor.

Öğrenci kurduğu devrelerle,

I. Bir devrenin gerilimi artarsa ampul üzerinden geçen akım nasıl değişir?
II. Ampullerin bağlanma çeşidine göre parlaklıkları nasıl değişir?
III. Bir devrenin direnci artarsa ampermetrede okunan değer nasıl değişir?

sorularının hangilerini araştırabilir?

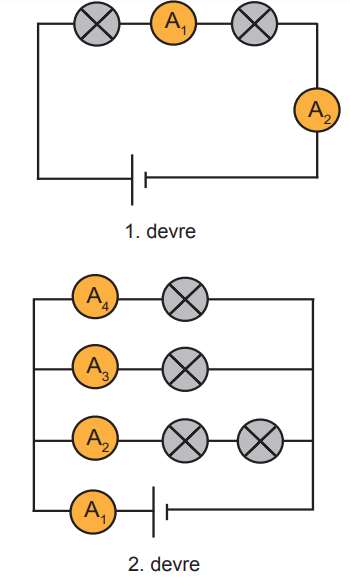

Özdeş devre elemanları kullanılarak şekildeki elektrik devreleri oluşturuluyor.

Buna göre,

I. Her iki devredeki ampullerin parlaklığı eşit olur.
II. Her iki devredeki voltmetrede okunan değerler eşit olur.
III. 2. devrenin toplam gerilimi 1. devrenin geriliminden büyüktür.

yargılarından hangileri söylenebilir?

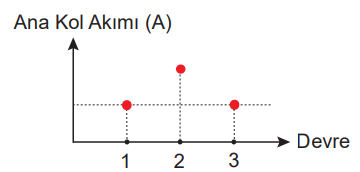

Özdeş devre elemanlarından oluşan üç elektrik devresi verilmiştir.

Kurulan devrelerde ilgili olarak,

grafiklerinden hangileri doğrudur?
