7. Sınıf Fen Bilimleri Elektrik Devreleri

Şekilde su tesisatını gösteren bir düzenek verilmiştir.

Su tesisatında suyun akışını başlatmaya veya durdurmaya yarayan vananın açılmasıyla borunun içindeki su akmaya başlar. Boruların ince kısmından geçerken suyun akışı zorlaşır. Su, pompaya geldiğinde pompa tarafından itilerek borularda sürekli su akışı devam eder.

Buna göre,

I. Su tesisatındaki suyun akışını kontrol eden vana, elektrik devresindeki anahtara karşılık gelmektedir.
II. Suyu iterek hareketini sağlayan pompa, elektrik devresindeki pile benzetilebilir.
III. Suyun akışını zorlaştıran ince boru, elektrik devresindeki ampule benzetilebilir.

yorumlarından hangileri doğrudur?

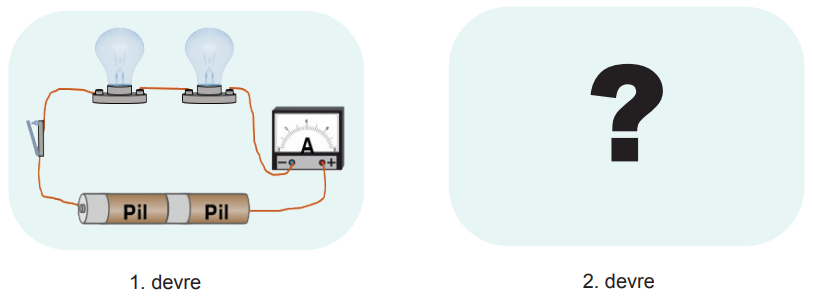

Bir öğrenci yapacağı deney ile ilgili değişkenleri şu şekilde belirlemiştir.

Bağımlı Değişken: Ampul parlaklığı
Bağımsız Değişken: Seri bağlı ampul sayısı
Kontrol Değişkeni: Pil sayısı

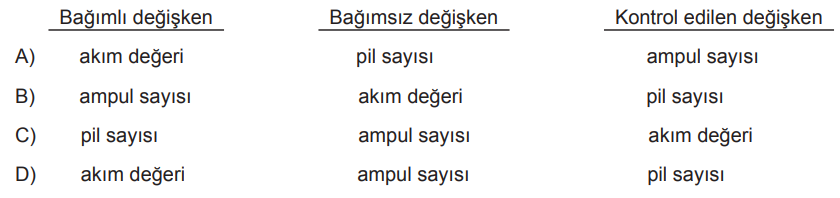

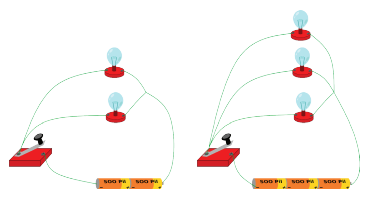

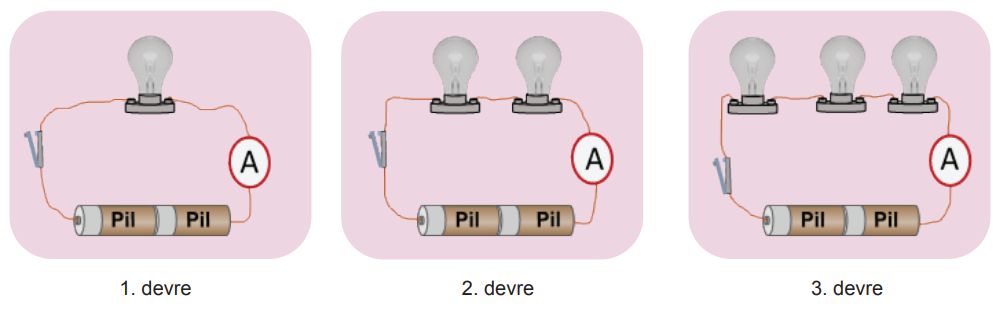

Deneyde kullanabileceği elektrik devreleri ise aşağıdaki gibidir.

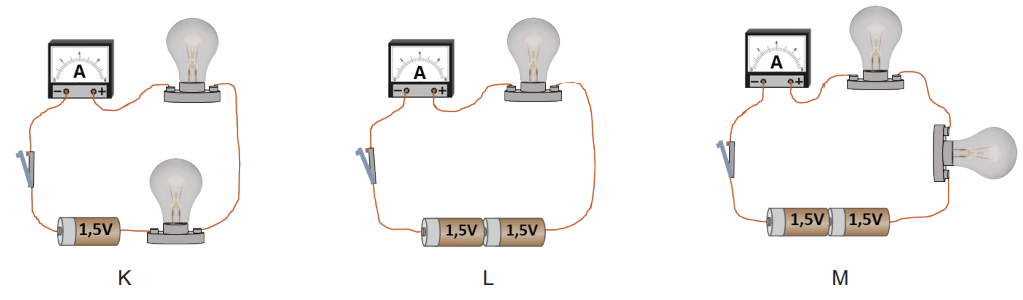

Buna göre öğrenci verilen devrelerden hangi ikisini kullanırsa belirlediği değişkenler ile ilgili araştırma yapabilir?

Aşağıda üç farklı elektrik devresi verilmiştir.

Bu devrelerin hangilerinde K ampulü patladığında diğer ampullerin tamamı söner?

Şekilde özdeş ampullerden oluşan bir devre görülmektedir.

Buna göre K, L, M ve N ampullerinin parlaklık sıralaması aşağıdakilerin hangisinde doğru verilmiştir?

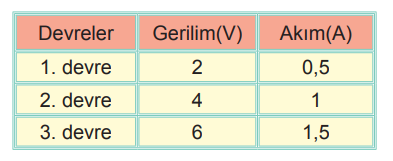

Şekilde bir elektrik devresi verilmiştir.

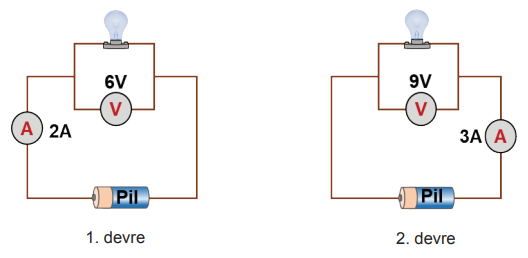

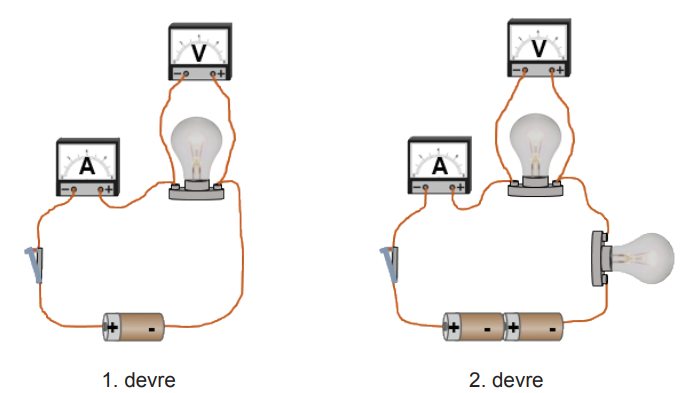

Devreye bir pil daha eklenirse devredeki akım, gerilim ve direnç değerleri nasıl değişir?

Öğretmen öğrencilerden iki ampulün birbirine paralel, bir ampulün diğer devre elemanlarına seri bağlandığı ve tüm lambaların ışık verdiği bir elektrik devresi oluşturmalarını istiyor.

Buna göre aşağıdakilerden hangisi öğretmenin kurulmasını istediği devredir?

Bir öğrenci görselde verilen devreyi oluşturuyor.

Ancak yaptığı devrede ampulün ışık vermediğini gözlemliyor.

Buna göre,

I. Yapılan devre doğrudur ancak ampul bozuk olabilir.
II. Yapılan devre hatalıdır, çünkü voltmetre devreye yanlış bağlanmıştır.
III. Yapılan devre hatalıdır, ampermetre ile voltmetre yan yana bağlanmalıdır.

yorumlarından hangileri doğrudur?

Bir kişi evinin bahçesini aydınlatmak için özdeş ampullerin kullanıldığı bir devre sistemi oluşturuyor. Bir süre sonra devredeki ampullerden biri patlıyor ancak diğer ampuller ışık vermeye devam ediyor.

Bu devre ile ilgili olarak,

I. Ana koldan geçen akım, ampullerden geçen akımların toplamına eşittir.
II. Ampuller paralel bağlandığı için birinin patlaması diğerlerini etkilememiştir.
III. Ampulün patlaması diğer ampullerin verdiği ışık miktarını etkilememiştir.

ifadelerinden hangileri doğrudur?

Şekilde verilen elektrik devresi özdeş ampuller kullanılarak sırasıyla 1. durum ve 2. duruma getiriliyor.

Buna göre,

I. İlk devre 1. duruma getirildiğinde toplam direnç artmıştır.
II. 2. durumda bir ampul üzerinden geçen akım ile ilk devredeki akım aynıdır.
III. 1. durumda ana koldan geçen akım ilk devredeki akıma göre azalmıştır.

yargılarından hangileri doğrudur?

Aşağıdaki devrelerin hangisinde elektronların yönü ile akımın yönü doğru gösterilmiştir?

İki grup öğrenci bahçeyi aydınlatmak için özdeş ampullerle şekildeki düzenekleri oluşturuyor.

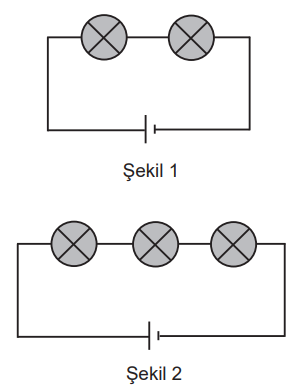

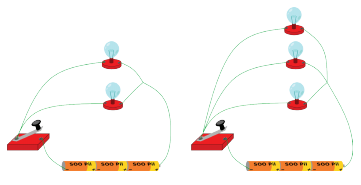

Öğrencilerin kurdukları devrelerle ilgili olarak,

I. 1. grubun kurduğu devredeki ampullerden birisi patlarsa diğer ampullerin hepsi söner.
II. 2. grubun kurduğu devredeki ampullerden herhangi birisi patlarsa diğer ampuller yanmaya devam eder.
III. 1. grubun kurduğu devredeki ampullerin parlaklığı 2. grubun kurduğu devredeki ampullerin parlaklığından daha fazladır.

yargılarından hangileri doğrudur?

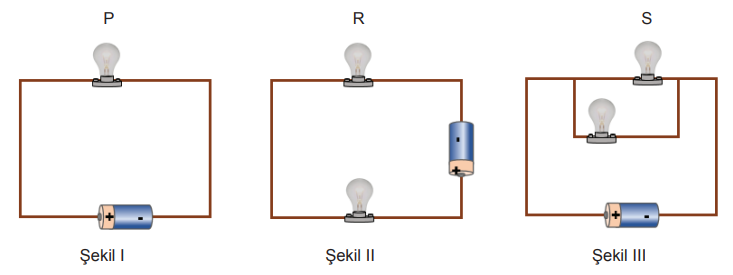

P ampulü kullanılarak kurulan elektrik devresine sırasıyla R ve S ampulleri ekleniyor. Eklenen her ampulden sonra P ampulünün parlaklığı ilk durumdaki parlaklığıyla karşılaştırılıyor.

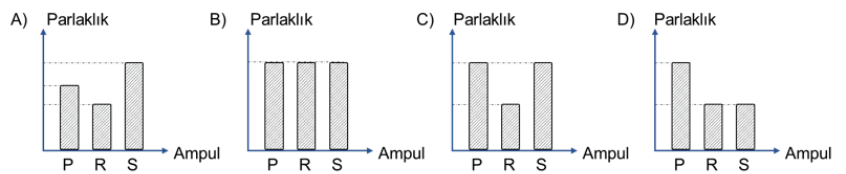

Devreye R ve S ampulleri eklendikten sonra P ampulünün parlaklık değişimi hangi grafikteki gibi olur?

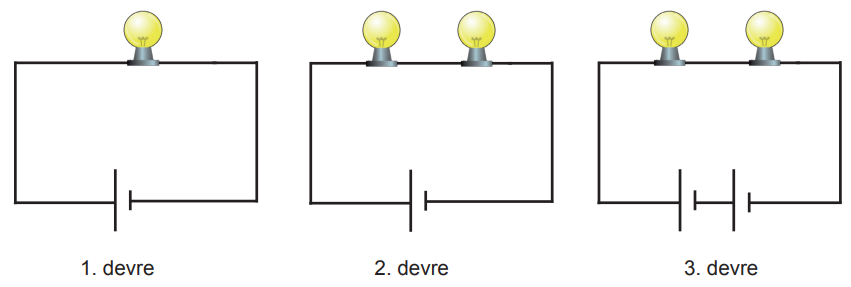

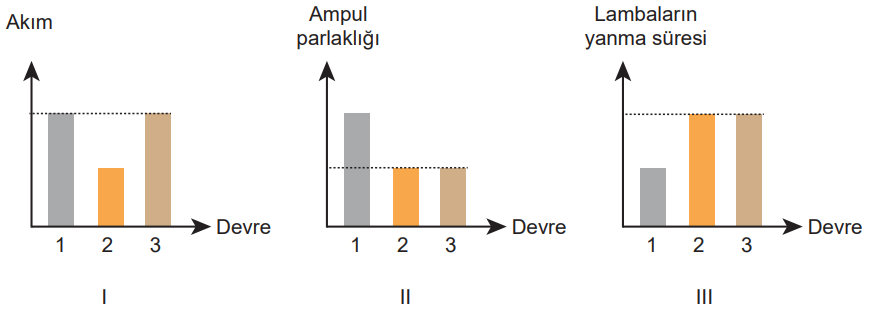

(Devrelerde kullanılan ampuller ve piller özdeştir.)
