7. Sınıf Fen Bilimleri Elektrik Devreleri Test 4

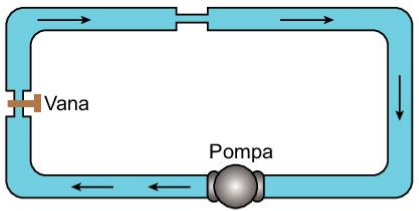

Fen Bilimleri dersinde Mehmet öğretmen elektrik devrelerindeki akımın nasıl azaldığını ve devamlılığını anlatmak için aşağıda görseli verilen düzenekten yararlanıyor.

Yukarıdaki görselde pil, anahtar, ampul (direnç) ve bağlantı kablolarından oluşan bir elektrik devresini görseldeki tesisatına benzetebiliriz.
Buna göre, öğrencilerin görselden yararlanılarak;
I. Görselde vana kapatıldığında suyun tesisatında suyun ilerlemesinden dolayı, vananın görevi anahtara benzetilebilir.
II. Pil, pompaya benzer bir görevle elektrik yüklerine elektriksel bir kuvvet uygular.
III. Suyun tesisattaki geçişi sırasında yavaşladığı ince borular ise elektrik devresindeki dirençlere benzetilebilir.
çıkarımlarından hangilerine ulaşması beklenir?

Basit bir elektrik devresi pil, anahtar, direnç (ampul) ve bağlantı kablosundan oluşur. Ampullerin uç uca eklenmesi ile oluşan devrelere seri, ampullerin birbirine paralel şekilde bağlanmasına ise paralel bağlama denir.

Buna göre;

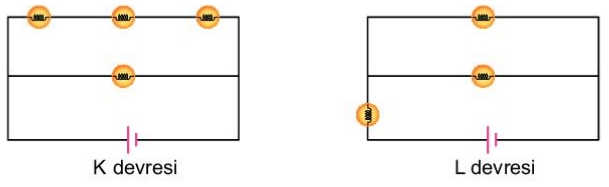

I. K devresinde üç tane seri bağlı ampul bulunmaktadır.
II. L devresinde iki seri ve bir paralel bağlı ampul bulunmaktadır.
III. K ve L devrelerinde ampullerin bazıları seri bazıları paralel bağlamıştır.
yargılarından hangileri doğrudur?

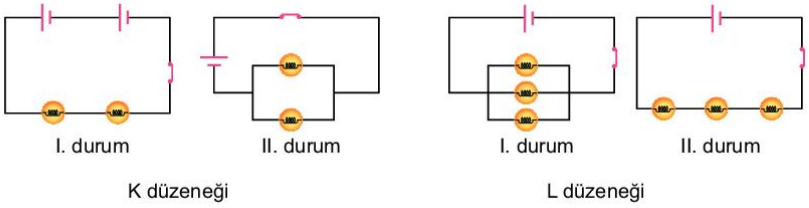

Elektrik devrelerinin seri ve paralel bağlanmalarının ampul parlaklığına etkisini gözlemlemek isteyen Aslı ile Kerem aşağıdaki düzenekleri kurarak deney yapmaktadır.

Şekilde gibi K ve L düzenekleri kuran Aslı ve Kerem bu deney ile aşağıdaki sonuçlardan hangisine ulası­lamaz?

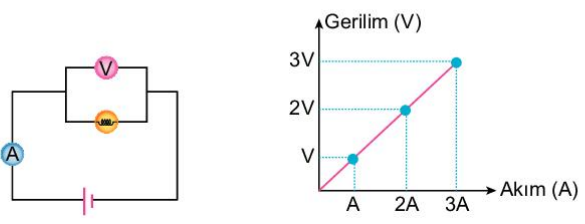

Aşağıda ampermetre ve voltmetre bağlı devre şeması ve gerilim – akım şiddeti grafiği verilmiştir.

Bu verilere göre aşağıdakilerden hangisine ulaşılabilir?

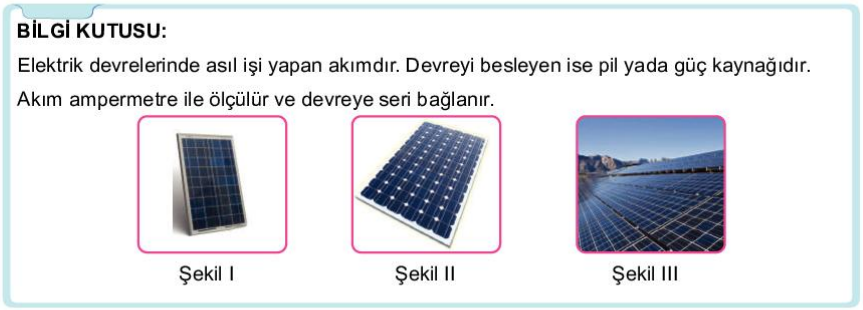

Ahmet’in kuracağı devrede güneş enerjisi panelleri, güç kaynağını temsil etmektedir. Ahmet kurduğu devrede en büyük akımı oluşturmak istiyor.
Buna göre Ahmet, aşağıdaki düzeneklerden hangisini seçerse amacına ulaşmış olur? (Panelin büyüklüğü oluşan akımın büyüklüğünü etkileyen güç kaynağıdır.)

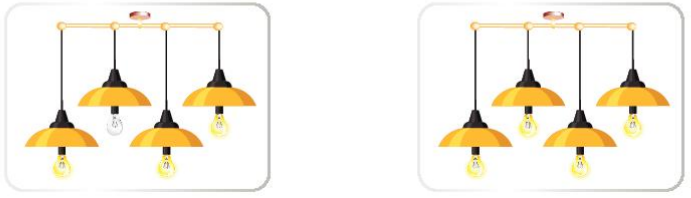

Ada, evlerinin salonunda bulunan avizenin ne kadar büyük olduğunu fark etti. Dört bölmeden oluşan avizenin bir bölmesindeki ampul yanmıyordu fakat diğerleri yanıyordu. Babası yeni aldığı ampulü, yanmayan ampulle değiştirdiğinde Ada, ampullerin parlaklıklarında değişiklik olmadığını fark etti.
Buna göre Ada’nın evindeki bu avize ile ilgili;
I. Ampuller seri bağlanmıştır.
II. Ampuller paralel bağlanmıştır.
III. Babası yeni aldığı ampulü diğerlerine göre farklı bağlamıştır.
yargılarından hangileri doğrudur?

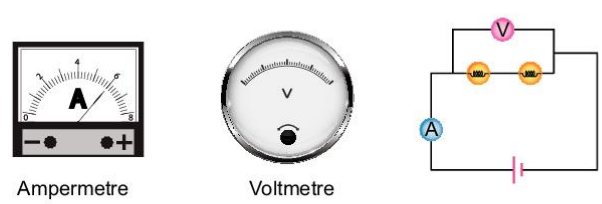

Yukarıda görselleri verilen ampermetre ve voltmetre sırasıyla, 6A ve 12V göstermektedir.
Buna göre, aynı ampermetre ve voltmetre aşağıdaki devrelerden hangisinde aynı değeri gösterir?

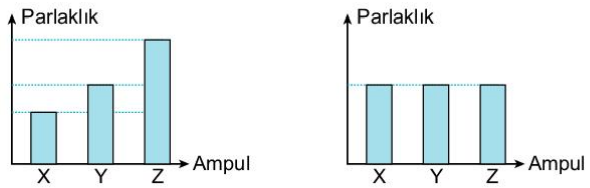

Yukarıdaki grafiklerde X, Y ve Z ampullerinin parmaklıklardaki değişim verilmiştir.

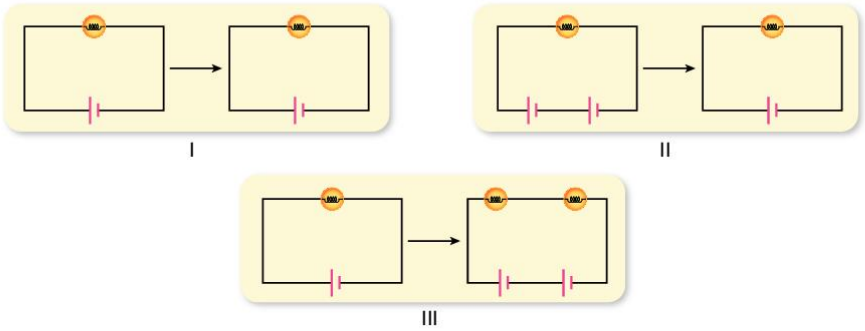

Buna göre, bu grafiklerdeki değişimlerle devreleri eşleştirildiğinde hangileri doğru olur?
