7. Sınıf Fen Bilimleri Elektrik Devreleri Test 5

Aşağıdaki devrelerden hangisinde volt­metre ve ampermetre doğru kullanılmıştır?

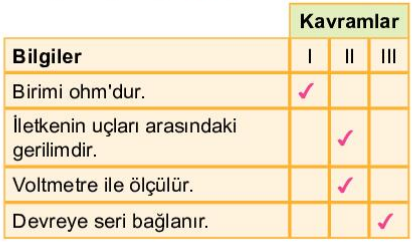

Arda ve Ekin “Yaşamımızdaki Elektrik” ünitesinde öğrendikleri bazı kavramlar ile ilgili ola­rak aşağıdaki tabloyu hazırlarken kavramlara ait doğru bilgiler için “✓” işaretini kullandılar.

Buna göre tablodaki I, II ve III kavramları için aşağıdakilerden hangisi doğrudur?

X, Y ve Z iletkenlerinin gerilim-akım grafiği yandaki gibidir.
Buna göre bu iletkenlerin dirençleri arasın­daki ilişki aşağıdakilerin hangisinde gösterilmiştir?

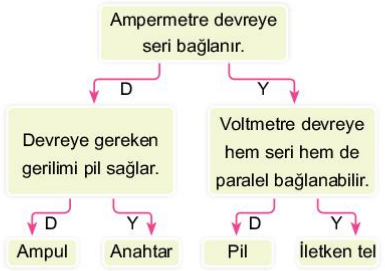

Bu doğru – yanlış etkinliğini tamamlarsak hangi devre elemanına ulaşırız?

Basit bir elektrik devresine ampermetre ve voltmetre bağlamayı öğrendiklerini iddia eden dört öğrenci, aşağıdaki düzenekleri kuruyor.
Buna göre aşağıdaki öğrencilerden hangi­si devreye ampermetre ve voltmetreyi doğ­ru bağlamıştır?

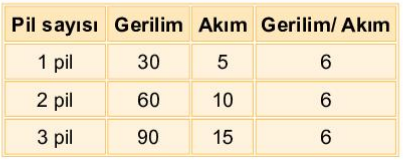

Bir araştırmacı ampul ve pilden oluşan basit bir elektrik devresi kurarak akımı ampermetre ile gerilimi ise voltmetre ile ölçüyor. Devreye ikinci ve üçüncü pili bağlayıp ölçüm sonuçları­nı aşağıdaki tabloya kaydediyor.

Buna göre,
I. Pil sayısı arttıkça devreden geçen akım da artar.
II. Pil sayısı arttıkça iletkenin uçları arasında­ki gerilim de artar.
III. İletkende oluşan akımın gerilime oranı sabit olup direnci verir.
ifadelerinden hangileri söylenemez?

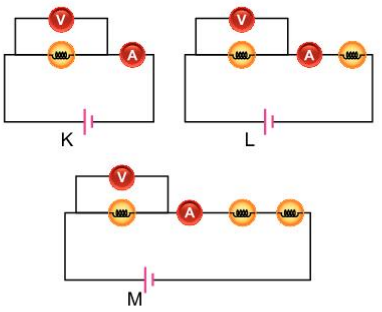

Eren OHM yasasının ne olduğunu anlatmak için özdeş ampullerle şekildeki devreleri kurar.
Buna göre Eren’in kurduğu devreler ile il­gili;

I. Devrelerde gerilim/akım sabittir ve birbirine eşittir.
II. M devresinin direnci artmıştır.
III. Direnç gerilim/akım değerine eşittir.
yargılarından hangileri doğrudur?

Şekildeki devrede voltmetre 10 voltu, amper­metre 2 amperi göstermektedir.
Devreye özdeş bir ampul seri bağlanırsa voltmetre ve ampermetrenin gösterdiği de­ğerler nasıl değişir?
