7. Sınıf Fen Bilimleri Elektrik Devreleri Test 7

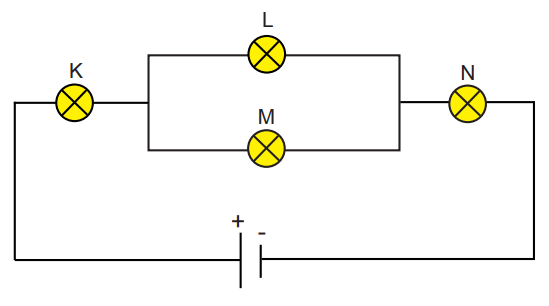

K, L, M ve N ampulleri bir devreye şekildeki gibi bağlanmıştır.

Devre ile ilgili,

I. K ve L ampulleri birbirine paralel bağlıdır.
II. L ve M ampulleri birbirine seri bağlıdır.
III. K ve N ampulleri birbirine seri bağlıdır.

bilgilerinden hangileri yanlıştır?

Mert, tek bir elektrik devresi üzerinde hem seri hem de paralel bağlama şekillerini göstermek istemektedir.

Buna göre Mert aşağıdakilerden hangisini seçmelidir?

Aşağıda özdeş devre elemanları ile kurulan devre şemaları verilmiştir.

Buna göre aşağıdakilerden hangisi doğrudur?

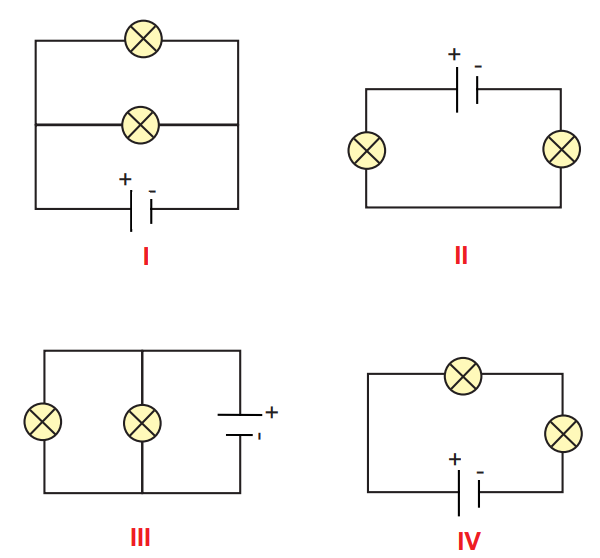

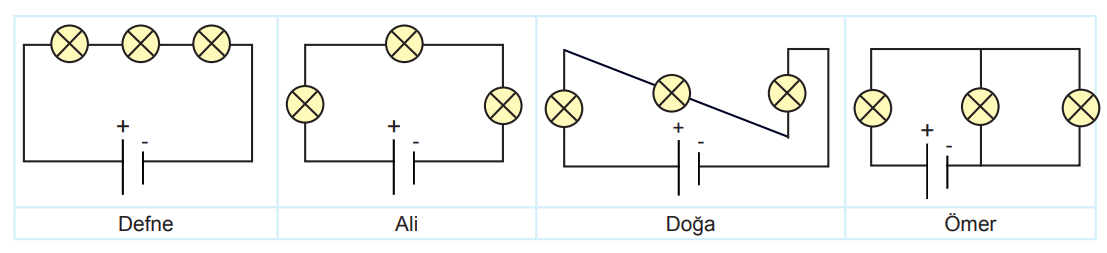

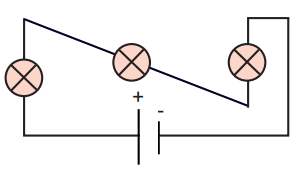

Öğretmen öğrencilerine üçer ampul, birer pil ve iletken teller vermiştir. Bunlarla ampullerin seri olarak bağlandığı devreler kurmalarını istemiştir. Aşağıda dört öğrencinin kurduğu devreler gösterilmiştir.

Hangi öğrenciler istenilen özellikte devre kurmuştur?

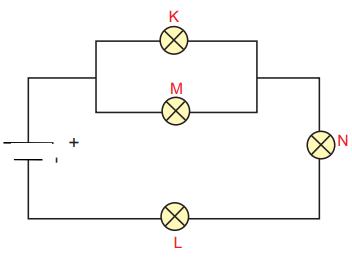

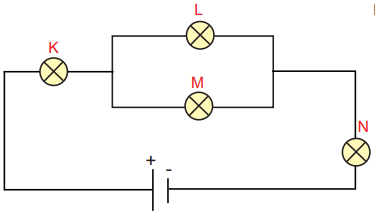

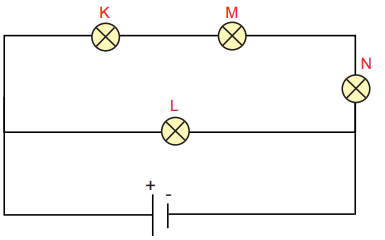

Özdeş dört ampulle kurulmuş aşağıdaki devrelerden hangisinde L ampulü patlarsa diğer üç ampul de söner?

2 ampulün seri, 1 ampulün diğer ikisine paralel bağlandığı devre şeması aşağıdakilerin hangisinde doğru olarak verilmiştir?

Özdeş iki ampulle kurulan elektrik devresi verilmiştir.

Verilen elektrik devresi ile ilgili,

I. Z ve Y ampulleri seri bağlıdır.
II. Y ampulü ve pilin yeri değiştirilirse ampuller paralel bağlanmış olur.
III. Z ampulü ve anahtarın yeri değiştirilirse ampuller seri bağlanmış olur.

yargılarından hangileri doğrudur?

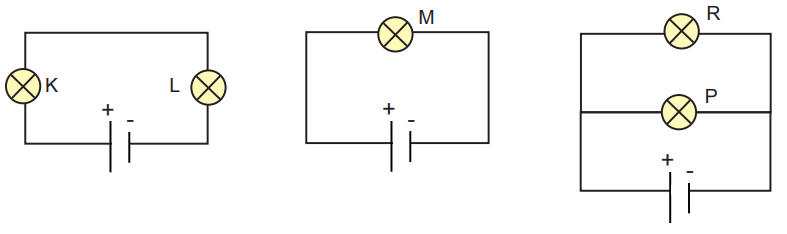

Özdeş devre elemanları kullanılarak aşağıdaki devreler kuruluyor.

Buna göre devrelerdeki ampullerin parlaklığının karşılaştırılması aşağıdakilerden hangisinde doğru verilmiştir?

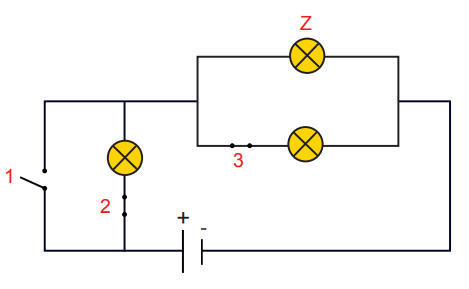

Deniz özdeş ampuller kullanarak aşağıdaki devreyi kuruyor.

Deniz Z ampulünün parlaklığını artırmak için,

I. 3 nolu anahtarı açmalıdır.
II. 1 nolu anahtarı kapatıp 2 nolu anahtarı açmalıdır.
III. 1 nolu anahtarı kapatıp 2 ve 3 nolu anahtarı açmalıdır.

işlemlerinden hangilerini yapmalıdır?

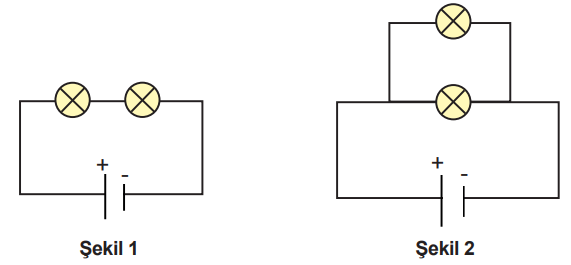

Ahmet özdeş devre elemanlarını kullanarak Şekil 1'deki basit elektrik devresini kurmuştur. Daha sonra bu devreyi Şekil 2'deki hale getirmiştir.

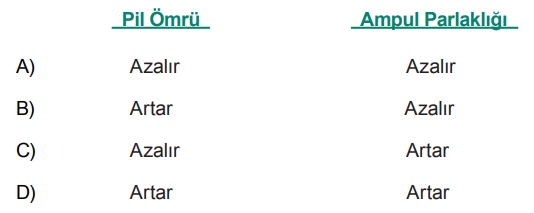

Yapılan değişikliğin pil ömrü ve ampul parlaklığına etkisi nasıl olmuştur?
