7. Sınıf Fen Bilimleri Elektrik Devreleri Test 2

Yukarıda verilen basit elektrik devrelerinde ampullerin bağlanma şekilleri açısından doğru gruplandırılması aşağıdakilerden hangisinde verilmiştir?

Şekildeki elektrik devresinde K, L ve M ampullerinin parlaklıkları arasında L > K > M ilişkisi vardır.

Şekildeki devre ile ilgili aşağıdaki yorumlar yapılmıştır.
I. Ampullerin dirençleri arasında L > K > M ilişkisi vardır.
II. Kollardan geçen akımlar arasında A2 > A1 > A3 ilişkisi vardır.
III. Ana koldan geçen akım A2, A1 ve A3’ün toplamına eşittir.
Buna göre yapılan yorumlardan hangileri doğrudur?

Özdeş ampullerin kullanıldığı şekildeki devre ile ilgili aşağıdaki bilgilerden hangisi yanlıştır?

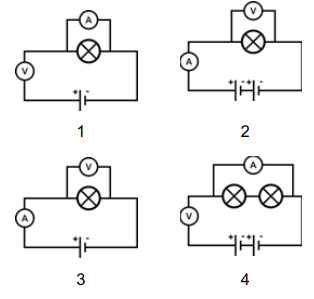

Bir öğrenci, bir ampulün uçları arasındaki gerilim ile üzerinden geçen akım şiddeti arasındaki ilişkiyi deneyerek keşfetmek istiyor.

Öğrencinin amacına ulaşabilmesi için verilen düzeneklerden hangi ikisini kullanması gerekir?

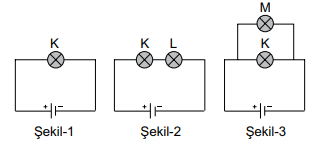

Şekil-1 deki K ampulüne önce şekil-2 deki gibi L ampulü, sonra şekil-3 deki gibi M ampulü bağlanıyor.

Buna göre aşağıdaki ifadelerden hangisi yanlıştır? (K, L ve M ampulleri özdeştir.)

Şekildeki elektrik devresinin sembolle gösterimi aşağıdakilerden hangisi gibidir?

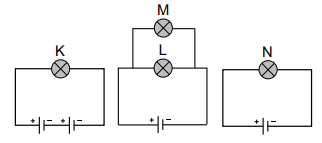

Şekildeki elektrik devreleri her biri özdeş olan ampul, pil ve iletken tellerle kurulmuştur.

Buna göre K, L, M ve N ampullerinin parlaklıkları arasındaki ilişki nasıldır?

Özdeş devreye K, L ve M ampulleri takıldığında gözlenen ampul parlaklıkları yandaki grafik çizilerek belirtilmiştir.
Buna göre ampullerin dirençleri arasındaki ilişki nasıldır?

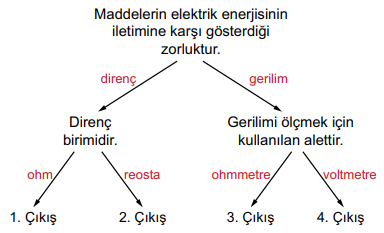

Yukarıdaki şemada verilen bilgilerin ait olduğu oku takip ederek ilerleyen bir öğrenci hangi çıkışa ulaşır?
