Soru 1 |

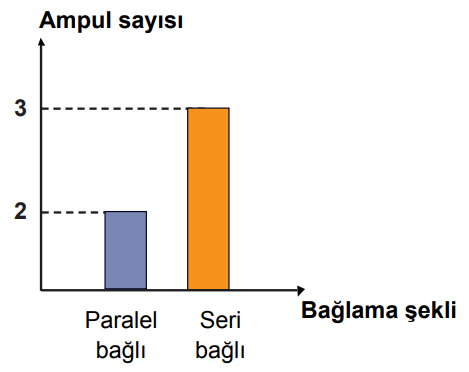

Bir elektrik devresinde yapılan değişiklikten sonra aşağıdaki grafik çizilmiştir.

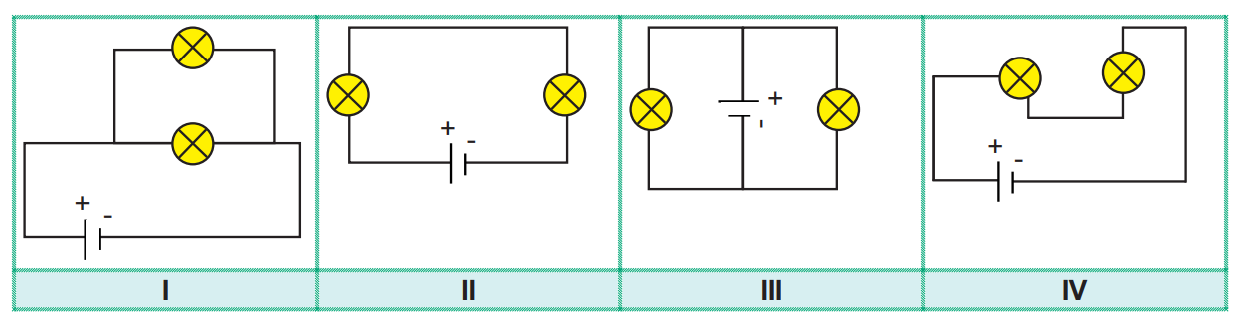

Bu değişiklik aşağıdakilerin hangisinde doğru olarak gösterilmiştir?
A | |
B | |
C | |
D |
Soru 2 |

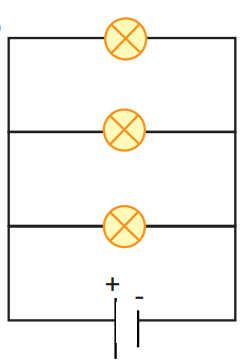

Özdeş pil ve ampuller kullanılarak şekilde verilen devreler oluşturulmuştur.
Buna göre ampul parlaklıklarının karşılaştırılması nasıl olmalıdır?
A>B>C | |
A=B>C | |
A=B=C | |
A>B=C |
Soru 3 |

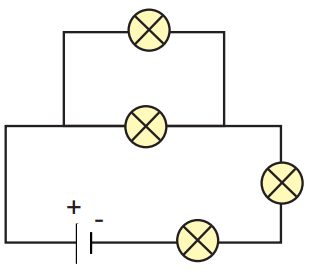

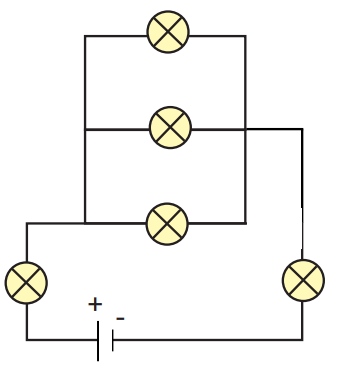

Şekilde verilen elektrik devresini özdeş ampullerle kuran İlyas, 1 ve 4 numaralı ampullerin farklı parlaklıkta yandığını fark etmiştir.
İlyas bu farkı açıklamak için hangi cümleyi kurmuş olabilir?
Ampullerin dirençleri farklı olduğu için farklı parlaklıklarda yanmıştır. | |
1 ve 4 numaralı ampullerin bağlanma şekli devreye seri olup, farklı parlaklıklarda yanmıştır. | |
1 ve 4 numaralı ampullerin devrede bağlama şekli farklı olup, üzerlerinden geçen akım şiddetleri farklıdır. | |
1 numaralı ampul devreye paralel bağlanmış, o sebeple en parlak yanmıştır. |
Soru 4 |

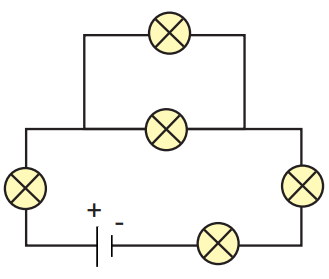

Şekilde verilen elektrik devresini kuran Yıldırım ampullerin yanmadığını fark etmiştir.
Yıldırım ampullerin yanması için devrede nasıl bir değişiklik yapmalıdır?
1 ve 3 numaralı ampullerin yerini değiştirmelidir. | |
Devreye ampermetre eklemelidir. | |
1 ve 4 numaralı ampulleri paralel bağlamalıdır. | |
Devreye en az 1 adet pil (üreteç) eklemelidir. |
Soru 5 |
Aşağıda bir kavram haritası hazırlanmıştır.
Verilen kavram haritasındaki I ve II nolu kutulara hangi kelimeler yazılabilir?
A | |
B | |
C | |
D |
Soru 6 |
Bir iletkenin uçları arasındaki gerilimin iletkenden geçen akıma oranı, iletkenin direncine eşittir.
Aşağıda K, L ve M devre elemanlarının dirençlerini gösteren grafik verilmiştir.
Buna göre bu devre elemanlarına ait gerilim - akım grafiği aşağıdakilerden hangisidir?
 | |
 | |
 | |
 |
Soru 7 |

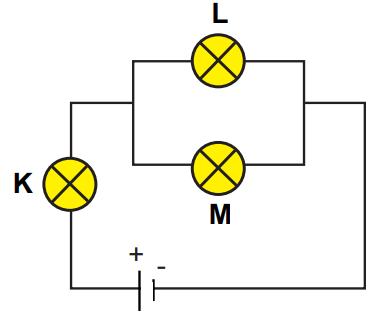

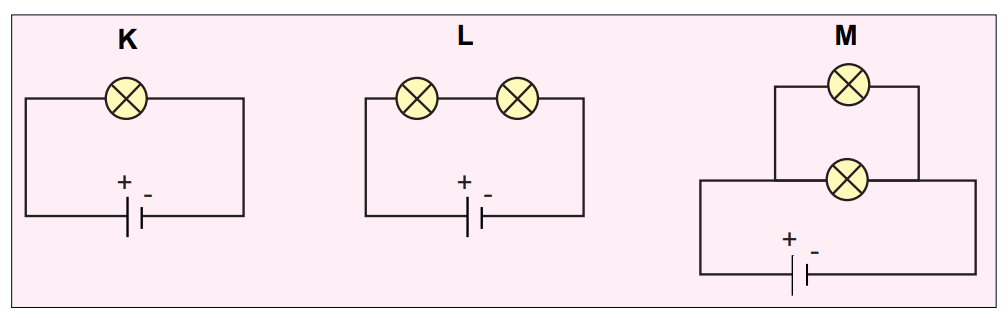

Özdeş piller ve K, L ve M ampulleriyle kurulmuş devrelerde akım değerleri verilmiştir.
Buna göre ampul dirençlerinin büyüklükleri arasındaki ilişki aşağıdakilerden hangisidir?
K> L>M | |
L>K>M | |
M>L>K | |
K>M>L |
Soru 8 |
Basit bir elektrik devresinin şematik gösterimi aşağıda verilmiştir.
Devredeki ampulün direnci en büyük olduğunda ampermetre ve voltmetrenin gösterdiği değerler aşağıdakilerden hangisi olabilir?
A | |
B | |
C | |
D |
Soru 9 |
Kalorifer tesisatı düzeneğinde, kombide bulunan pompa tarafından itilen su vanadan geçtikten sonra kalorifer peteğinin içinde bulunan kıvrımlı borular içinde zorlanarak ilerler. Su, devrini tamamlamak için borularda ilerleyerek tekrar kombiye ulaşır.
Basit bir elektrik devresinde elektrik enerjisinin aktarılması kalorifer tesisatına benzetilmiş ve şematik gösterimi verilmiştir.
Buna göre verilenlerden hangisi yanlıştır?
Devrede enerji sağlayan pil, kalorifer tesisat düzeneğinde kombiye benzetilmiştir | |
Elektrik enerjisinin aktarılmasını sağlayan kablolar tesisattaki borulara benzetilebilir | |
Petekte bulunan kıvrımlı borular devredeki elektriksel dirence benzetilmiştir | |
Tesisatta boru kesildiğinde su akışı dururken, devredeki kablo kesilirse enerji akışı devam eder |
Soru 10 |

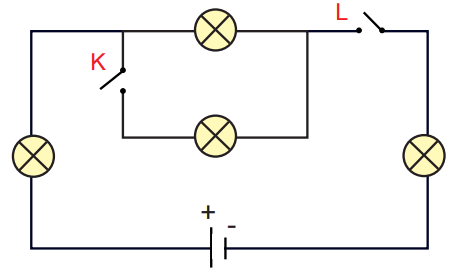

Özdeş ampüllerle kurulan basit bir elektrik devresinin şematik gösterimi verilmiştir.
Verilen elektrik devresi ile ilgili,
I. Sadece K anahtarı kapatıldığında iki tane ampül ışık verir
II. K ve N anahtarları kapatıldığında üç tane ampül ışık verir
III. Tüm ampullerin ışık vermesi için tüm anahtarlar kapatılmalıdır
yorumlarından hangileri doğrudur?
I ve II | |
I ve III | |
II ve III | |
I, II ve III |
Soru 11 |
Verilen elektrik devresinde ampülün ışık vermediği görülmektedir.
Aşağıdakilerden hangisi yapılırsa ampülün ışık vermesi sağlanabilir?
Devreye özdeş bir pil daha eklenirse | |
Ampermetre ile voltmetrenin yeri değiştirilirse | |
Devreye bir ampül daha eklenirse | |
Pil ile ampülün yeri değiştirilirse |
Soru 12 |
Özdeş ampül ve ampermetrelerle oluşturulmuş bir devre şeması verilmiştir.
Bu devredeki ampermetrelerin gösterdiği değerler arasındaki ilişki hangisinde doğru verilmiştir?
A1 = A4 | |
A3 > A2 | |
A2 = A4 | |
A1 > A4 |
Soru 13 |

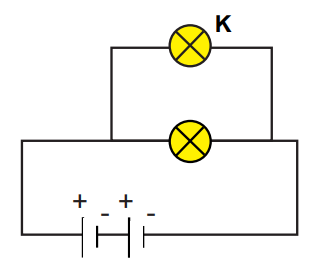

Özdeş ampul ve pillerle aşağıdaki deney düzenekleri kuruluyor.
Yapılan deneyde Y lambasının S’den daha parlak, Z ve T lambalarının ise aynı parlaklıkta yandıkları gözlemleniyor.
Yalnızca bu etkinlik sonuçlarına göre,
I. Devrede pil sayısı artarsa ampul parlaklığı artar.
II. Paralel bağlı devrelerde özdeş ampuller aynı parlaklıkta yanar.
III. Bir devredeki gerilimin devreden geçen akıma oranı sabittir.
çıkarımlarından hangileri yapılabilir?
I ve II | |
I ve III | |
II ve III | |
I, II ve III |
Soru 14 |

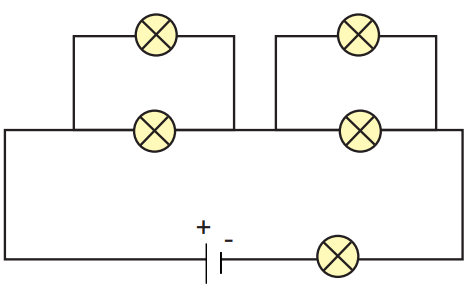

Aşağıda özdeş ampuller ile kurulan devrenin şematik gösterimi verilmiştir.
Verilen elektrik devresindeki ampullerden hangileri paralel kollardadır?
II ve III | |
IV ve V | |
I ve V | |
I ve III |
Soru 15 |
Özdeş ampul ve anahtarlar kullanılarak şekildeki devre kurulmuştur.
Devredeki hangi anahtarın açılması bütün ampulleri söndürür?
I | |
II | |
III | |
IV |
Elektrik, modern dünyamızın adeta kan damarlarıdır. Işığımızı yakan, telefonumuzu şarj eden, bilgisayarımızı çalıştıran bu görünmez güç, aslında basit kurallara dayanan devasa bir sistemin parçasıdır. Peki, bir düğmeye bastığımızda odamızın anında aydınlanmasını sağlayan bu sihir nasıl çalışıyor? Neden bazı yılbaşı ışıkları bir ampul patladığında tamamen sönerken, evimizdeki lambalardan biri bozulduğunda diğerleri yanmaya devam eder? İşte "7. Sınıf Fen Bilimleri Elektrik Devreleri" ünitesi, bu temel soruların ardındaki heyecan verici bilimi keşfetmek için harika bir fırsat sunuyor. Bu konuyu anlamak, sadece derslerde başarılı olmak için değil, aynı zamanda etrafımızı saran teknolojiyi daha iyi kavramak ve geleceğin mucitlerinden biri olmak için de ilk adımdır.
7. Sınıf Fen Bilimleri Elektrik Devreleri Testi Kazanımları
- Seri ve paralel bağlama arasındaki farkları anlayarak basit elektrik devreleri çizer ve kurar.
- Bir elektrik devresindeki ampul parlaklığının, devre elemanlarının (pil, ampul sayısı) ve bağlantı şekillerinin (seri/paralel) değiştirilmesiyle nasıl etkilendiğini deneylerle keşfeder.
- Geleceğin aydınlatma ihtiyaçlarını düşünerek özgün ve yenilikçi aydınlatma sistemleri tasarlar, yaratıcı düşünme becerilerini geliştirir.
- Elektrik enerjisinin; ısı, ışık ve hareket enerjisine nasıl dönüştüğünü günlük hayattan teknolojik örneklerle açıklar.
Seri ve Paralel Bağlama: Devrelerin İki Farklı Yüzü
Elektrik devrelerini, ampullerin elektriği kullanmak için sıraya girdiği bir sistem olarak düşünebiliriz. Bu sıraya girme şekli, devrenin tüm çalışma prensibini değiştirir. İşte iki temel bağlantı şekli:

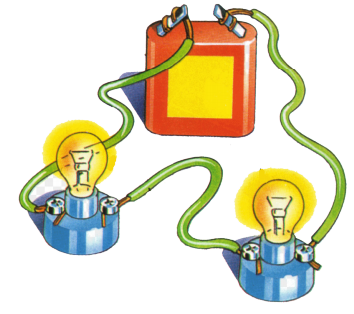

- Seri Bağlama: Bu yöntemde ampuller, bir zincirin halkaları gibi art arda, tek bir kablo üzerinde sıralanır. Elektrik akımı, birinci ampulden geçip sonra ikinciye, sonra üçüncüye uğrar. Tıpkı tek şeritli bir yolda ilerleyen arabalar gibidir. Bu yol üzerinde bir kaza olursa (ampul patlarsa), tüm trafik durur ve diğer ampuller de söner. Ayrıca, bu yola ne kadar çok ampul eklerseniz, pilden gelen enerji o kadar çok bölüşülür ve tüm ampullerin parlaklığı azalır.
- Paralel Bağlama: Bu yöntemde ise her ampul, pile giden kendi yoluna sahiptir. Elektrik akımı bir kavşağa gelir ve farklı kollara ayrılarak her ampule ayrı ayrı ulaşır. Tıpkı çok şeritli bir otoyol gibidir. Şeritlerden birinde bir sorun olsa bile (ampul patlasa bile), diğer şeritlerdeki trafik akmaya devam eder. Bu nedenle evlerimizdeki tüm prizler ve lambalar paralel bağlıdır. Paralel bağlı bir devreye yeni bir ampul eklemek, diğerlerinin parlaklığını önemli ölçüde etkilemez.
Unutma: Seri bağlamada akımın tek bir yolu vardır, paralel bağlamada ise birden çok yolu vardır. Bu basit fark, her şeyi değiştirir!
