7. Sınıf Fen Bilimleri Elektrik Devreleri Test 3

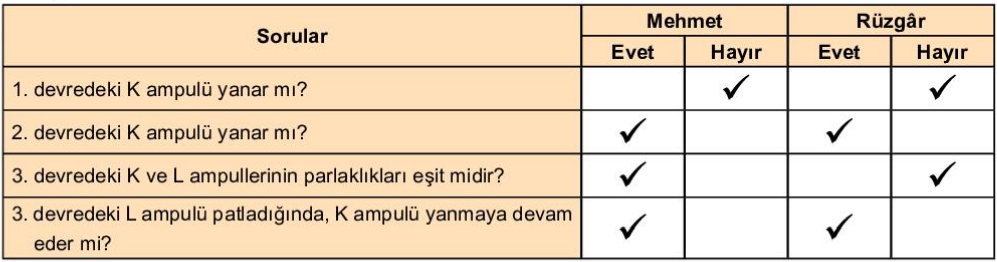

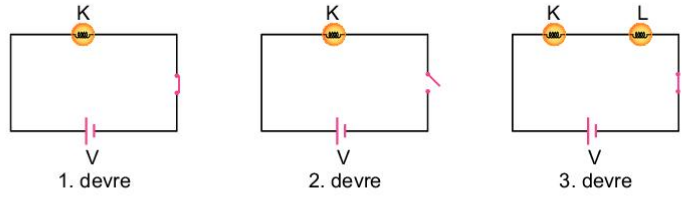

Özdeş ampullerle yukarıdaki devreler hazırlanıyor ve bu devrelerle ilgili Mehmet ve Rüzgar’a aşağıdaki sorular soruluyor.

Buna göre, Mehmet ve Rüzgar sorulara kaçar tane doğru cevap vermişlerdir?

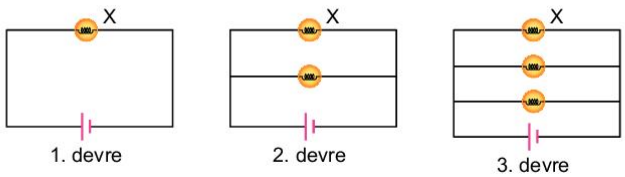

Özdeş pil ve ampuller kullanılarak aşağıdaki devreler hazırlanıyor.

Devrelere göre X ampulünün parlaklık durumu aşağıdakilerden hangisinde doğru verilmiştir?

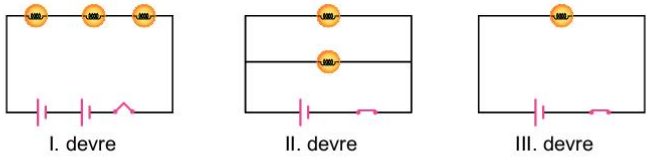

“Seri bağlı devrelerde,ampul sayısı arttıkça, ampul parlaklığı azalır.” hipotezini test etmek isteyen Deniz,aşağıda verilen devreleri hazırlayıp gözlem yapmaktadır:

Deniz, gözlemleri sonucu lamba parlaklığını II = III > I şeklinde sıralamıştır. Ancak Deniz, deney sonucuna bağlı olarak hipotezini desteklemeyen bir sonuca ulaşmıştır.
Buna göre, Deniz, hipotezini desteklemek için aşağıda verilenlerden hangisini yapmalıdır? (Ampuller ve piller özdeştir.)

Erdinç, hazırladığı devredeki özdeş K, L ve M ampullerinin parlaklıkları yandaki grafikte gösterilmiştir.
Piller özdeş olduğuna göre, ampuller devreye aşağıdakilerden hangisi gibi bağlanmıştır?

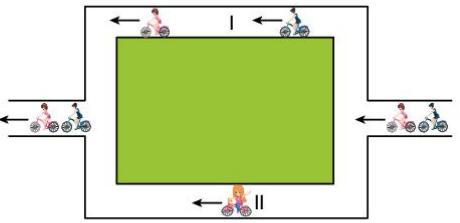

Bir bisiklet yarışında öğrencilerin izlediği yol verilmiştir.
Bu görsel bir elektrik devresine benzetildiğinde, aşağıdakilerden hangisi yanlıştır?

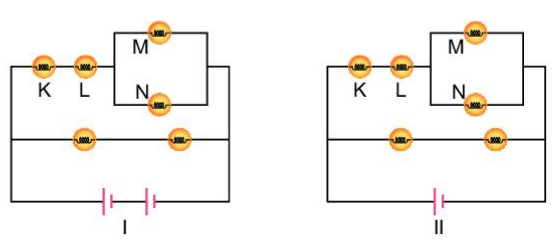

Bu devrelerdeki ampullerin parlaklıkları ile ilgili aşağıdakilerden hangisi doğrudur?

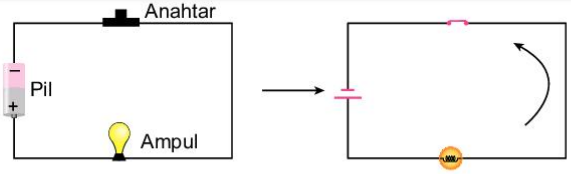

Yukarıda görseli ve devre şeması ayrı ayrı verilen elektrik devresindeki elektrik akımının yönü gösteril­miştir.
Buna göre, aşağıdaki devrelerden hangisinde akımın yönü yanlış gösterilmiştir?

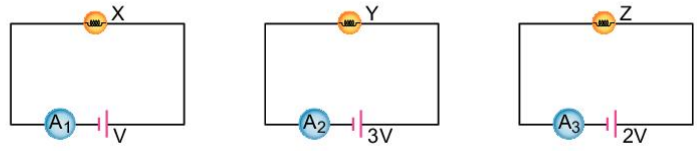

Özdeş X, Y ve Z ampulleri ile yukarıdaki devreler hazırlanmıştır.
Bu devrelerle ilgili;
I. Ampullerin parlaklık sıralaması K = L = M’dir.
II. Ampermetrelerin ölçtüğü akım şiddetleri ‘dir.
III. Ampullerin ışık verme süresi X > Y > Z’dir.
yukarıdakilerden hangileri söylenebilir?
