7. Sınıf Fen Bilimleri Elektrik Devreleri Test 8

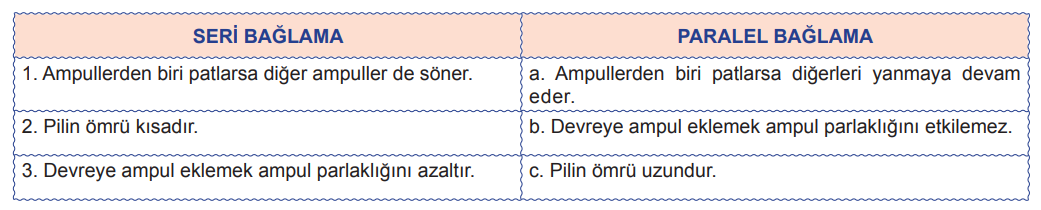

Naz, seri ve paralel bağlı devrelerin özellikleriyle ilgili bir poster hazırlamıştır.

Bu posterde hata yaptığını fark etmiştir.

Hangi iki özelliğin yeri değişirse posterdeki hata ortadan kalkar?

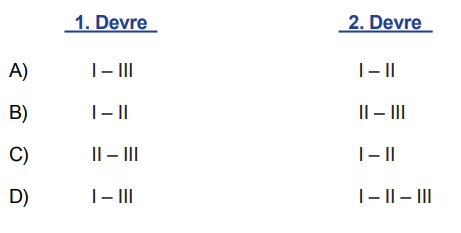

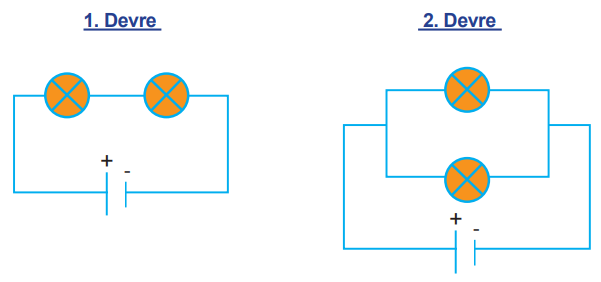

Özdeş devre elemanları ile aşağıdaki devreler kurulmuştur.

Buna göre,

I. Her iki ampulün parlaklığı eşittir.
II. Bir ampul patlarsa diğeri yanmaya devam eder.
III. Ampullerden biri çıkartıldığında diğer ampulün parlaklığı artar.

özelliklerini hangi devreler taşır?

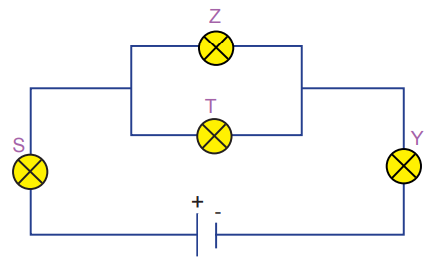

Özdeş ampullerle kurulan elektrik devresi verilmiştir.

Devre ile ilgili,

I. S ampulü patlarsa tüm ampuller söner.
II. Z ampulü patlarsa T ampulü de söner.
III. T ampulü patlarsa tüm ampuller söner.

ifadelerinden hangileri doğrudur?

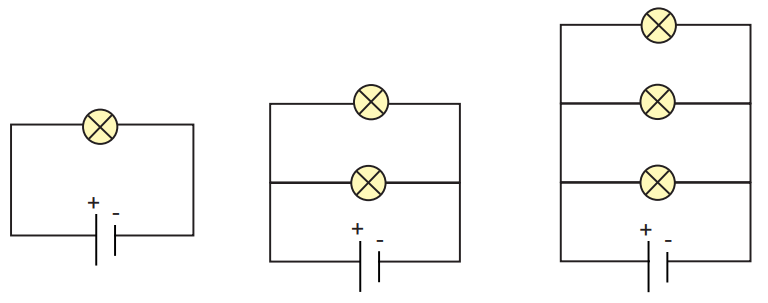

Ali, özdeş devre elemanları ile şemaları verilen elektrik devrelerini kurarak ampullerin parlaklıklarını gözlemliyor.

Buna göre Ali etkinlik sonucunda,

I. Elektrik devresinde paralel bağlı ampul sayısı arttıkça parlaklık değişmez.
II. Elektrik devresinde paralel bağlı ampullerden biri patlarsa diğeri yanmaya devam eder.
III. Paralel bağlı ampuller, aynı sayıda seri bağlı ampullerden daha parlak yanar.

çıkarımlarından hangilerini yapabilir?

Aşağıda basit bir elektrik devresinin şematik gösterimi verilmiştir.

Verilen devre ile ilgili hangisi yanlıştır?

Elektrik akımı ile ilgili Elif, Ela ve Merve’nin ifadeleri aşağıdaki gibidir.

Buna göre hangi öğrencilerin ifadeleri doğrudur?

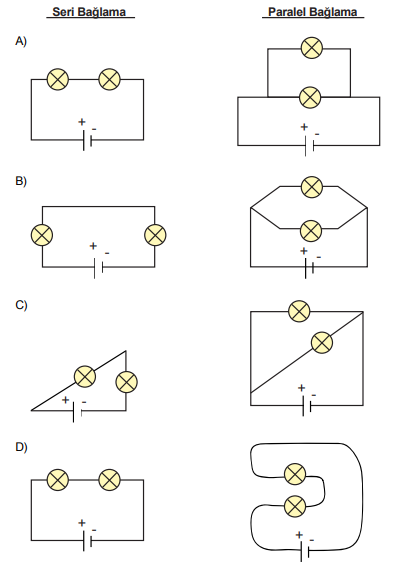

Öğretmen, Emre’ye iki ampul ve bir pilden oluşan seri ve paralel bağlı devrelere örnekler çizmesini söylüyor.

Emre her iki devre şemasını da doğru olarak çiziyor.

Buna göre Emre'nin çizdiği devre şemaları aşağıdakilerden hangisi gibi olamaz?

Aşağıda bir elektrik devresi verilmiştir.

Şekildeki elektrik devresinde taneciklerin hareket yönü ile elektrik akımının yönü hangi seçenekte doğru olarak verilmiştir?

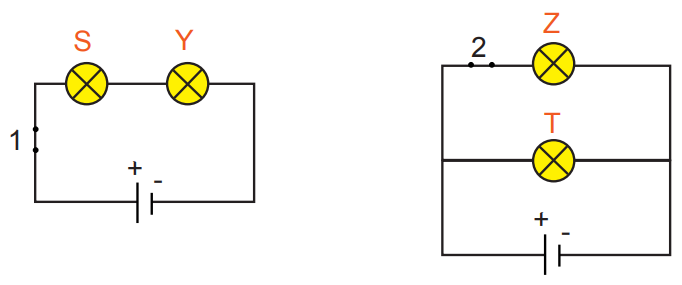

Aşağıdaki şekillerde seri ve paralel bağlı elektrik devreleri verilmiştir.

Buna göre 1 ve 2 numaralı anahtarlar açıldığında,

I. S ve Y ampulleri yanmaya devam eder.
II. Z ve T ampulleri yanmaya devam eder.
III. T ampulü yanmaya devam eder.

ifadelerinden hangileri doğru olur?

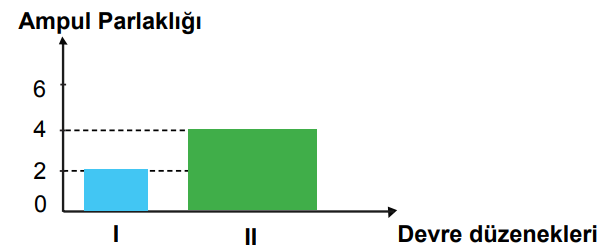

Aşağıdaki grafikte ampullerin farklı devrelerdeki parlaklıkları gösterilmiştir.

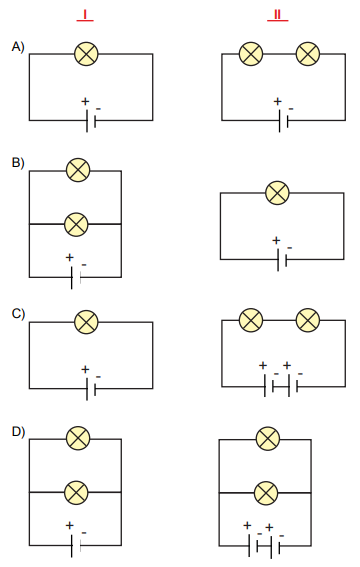

Buna göre bu devreler aşağıdakilerden hangileri gibi olabilir?
